onsemi MC74VHCT132A四路2输入与非门 (NAND) 施密特触发器

安森美  MC74VHCT132A四路2输入NAND施密特触发器是先进的高速CMOS施密特NAND触发器，采用硅栅CMOS技术制造而成。安森美  MC74VHCT132A实现类似于等效双极肖特基TTL的高速运行，同时保持了CMOS的低功耗。引脚配置和功能与MC74VHC00的相同，但输入有迟滞，通过施密特触发器功能，MC74VHCT132A可用作线路接收器，接收慢速输入信号。这些器件的工作温度范围为-40°至+85°C，采用SOIC-14或TSSOP-14封装。

VHCT输入兼容TTL电平。由于这些器件具有完整的5V CMOS电平输出摆幅，因此可用作电平转换器连接3.3V至5.0V的电平。在施加0V至5.5V电压时，MC74VHCT132A的输入结构提供了保护，不受电源电压的影响。在VCC = 0V时，输出结构也提供了保护。这些输入和输出结构有助于防止器件因电源电压（输入/输出电压不匹配、电池备份、热插拔等）引起的损坏。内部电路包括三个级，包括一个具有高抗噪性和稳定输出的缓冲器输出。输入耐压高达7V，允许5V系统至3V系统的连接。

特性

  • 高速，tPD = 4.9ns（典型值，在VCC = 5.0V时）
  • 低功耗（ICC）：2A（最大值，在TA = +25°C时）
  • TTL 兼容输入
    • VIL = 0.8V
    • VIH = 2.0V
  • 输入上提供断电保护
  • 平衡传播延迟
  • 设计工作电压范围：2.0V至5.5V
  • 低噪声（VOLP）：0.8V（最大值）
  • 引脚和功能与其他标准逻辑系列兼容
  • 锁存性能超过300mA
  • 封装选项
    • SOIC-14 D后缀外壳751A
    • TSSOP-14 DT后缀外壳948G
  • ESD性能
    • >2000 V人体模型 (HBM)
    • >200V机器模型 (MM)
  • 72个FET或18个等效栅极芯片复杂性
  • 工作温度范围：-40 °C至+85 °C
  • 无铅，符合RoHS指令

应用

  • 信号调理
  • 逻辑电平转换
  • 振荡器和定时器电路
  • 开关去抖
  • 脉冲整形
  • 计数器和状态机
  • 接口电路

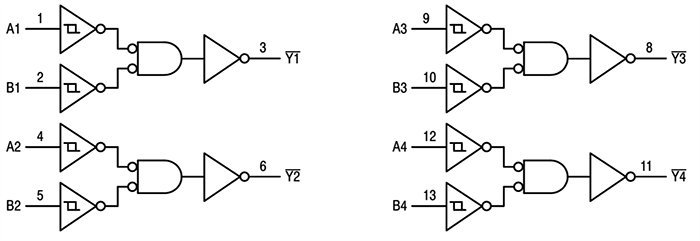

逻辑图

机械图纸 - onsemi MC74VHCT132A四路2输入与非门 (NAND) 施密特触发器

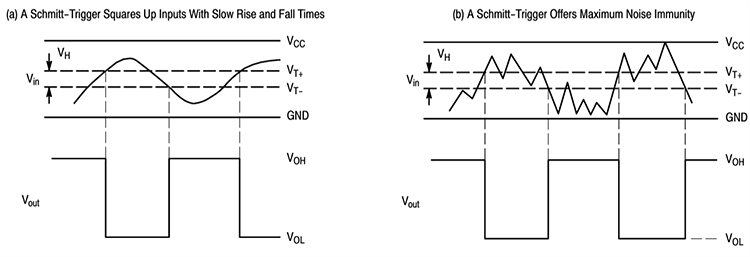

施密特触发器的典型应用

应用电路图 - onsemi MC74VHCT132A四路2输入与非门 (NAND) 施密特触发器
