onsemi NCL2801LED1GEVB评估板
安森美半导体NCL2801LED1GEVB评估板是一个用于NCL2801功率因数控制器IC的演示平台。NCL2801LED1GEVB可配置为200W功率因数校正器前端，适合用于调节各种开关模式电源的输入电源。该评估板在扩展的输入电压范围和极宽的输出负载范围内提供高功率因数和较低总谐波失真输入电流。
特性
- 在宽工作范围内THDi非常低
- 高功率因数
- 快速响应动态负载变化
- 谷值计数频率折返可提高效率
- 精密输出电压调节
- 两级过压保护
- 掉电/上电保护
- 线路前馈
- 电流限制
- 开路/短路引脚保护
规范
- 152.4mm x 88.9mm (6" x 3.5") PCB
- 输入电压：100V至277V AC
- 线路频率：50/60Hz
- THDi（>30%负载）：10%最大值
- 功率因数 (>30%负载）：0.9%（最小值）
- 输出电压：450V DC±4%
- 输出功率：200W（典型值）
- 效率（>30%负载，230V AC）：95%（最小值）
- 纹波：10.5Vpk/Pk
视频
必要设备
- 交流电源：90V至277V AC，50/60Hz，最小250W能力
- 交流功率表：250W（最小值），THDi测量功能
- 直流电压表：500V DC（最小值），0.1%精度
- 直流电流表：1A DC（最小值），0.1%精度
- 可调直流实验室电源：13V DC，100mA（最小值）
- 电子负载：500V DC，250W（最小值）

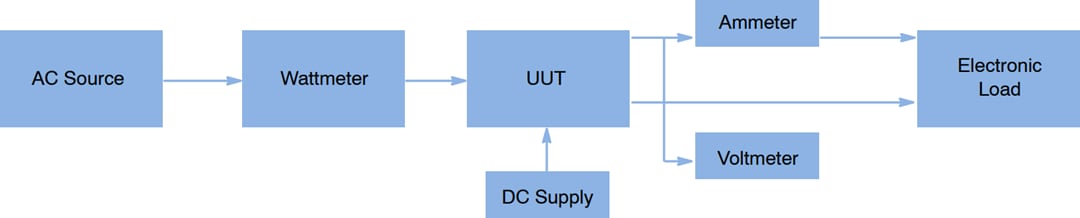

测试设置
适用产品
onsemi NCL2801功率因数控制器
非常适合用于LED照明应用，可提供优化的线路电流THD和高效率。
