onsemi NCL37733 LED驱动器
安森美半导体NCL37733 LED驱动器用于功率因数校正反激式和非隔离式降压-升压和SEPIC转换器。该控制器采用准谐振模式以提供最佳效率。它嵌入了一种专有的控制方法，支持从一次侧对LED电流进行严密调节。因此无需安装二次侧反馈电路和光电耦合器。
特性
- 准谐振峰值电流模式控制操作
- 恒定电流控制（一次侧反馈）
- LED恒流精确调节±2%（典型值）
- 接近于1的功率因数（典型值>0.95）
- 优化用于各种应用
- 线路前馈，提高调节精度
- 低启动电流（典型值10A）
- 宽VCC范围
- 100mA/150mA图腾柱驱动器，带12V栅极钳位
- 强大的保护功能
- VCC上OVP
- 可编程过压/LED开路保护
- 逐周期峰值电流限制
- 绕组短路保护
- 二次二极管短路保护
- 输出短路保护
- 热关断
- VCC欠压闭锁
- 掉电检测
- 无铅、无卤MSL1产品
应用
- 集成式LED灯泡和灯管，功率低于25W
- LED驱动器/电源，功率低于25W

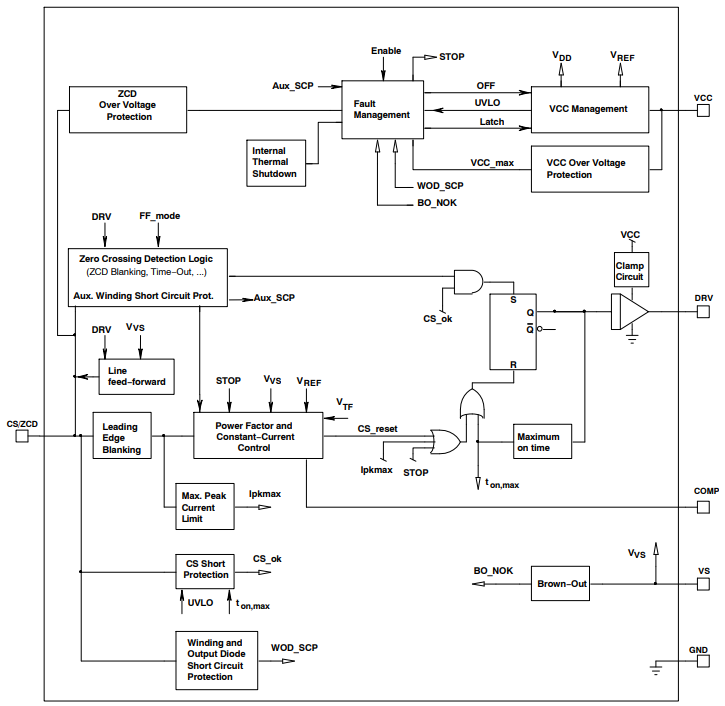

内部电路架构
