onsemi NCP1239开关控制器
安森美半导体NCP1239开关控制器是固定频率电流模式控制器，具有高压启动电流源，可提供快速无损的上电顺序。此功能显著简化了辅助电源和VCC电容的设计。NCP1239控制器具有基于定时器的故障检测电路，可确保准谐振平坦的过载检测，且不受输入电压影响。典型应用包括用于电视、机顶盒和打印机的交流-直流转换器，以及用于笔记本电脑和上网本的离线适配器。
特性
- 在65KHz或100kHz固定频率、电流模式控制下工作
- 轻负载条件下低至26kHz的频率折返和跳跃模式，可最大限度地提高性能
- 可调过功率保护 (OPP) 电路
- 高压电流源，带欠压 (BO) 检测
- 内部斜率补偿
- 内部固定软启动
- 正常和频率折返模式下的频率抖动
- 基于定时器的64ms短路保护，具有自动恢复或锁存操作
- 短路保护预先就绪功能，用于闩锁OCP版本
- VCC自动恢复上的闩锁OVP，用于C和E版本
- 锁存的OVP/OTP输入，可提高稳健性
- 35V VCC工作电压
- ±500mA峰值拉电流/灌电流驱动能力
- 内部热关断
- 极低的空载待机功耗
- 与现有的NCP1236/1247系列引脚对引脚兼容
- 这些器件均不含铅，且符合RoHS指令
应用
- 用于电视、机顶盒和打印机的交流-直流转换器
- 用于笔记本电脑和上网本的离线适配器

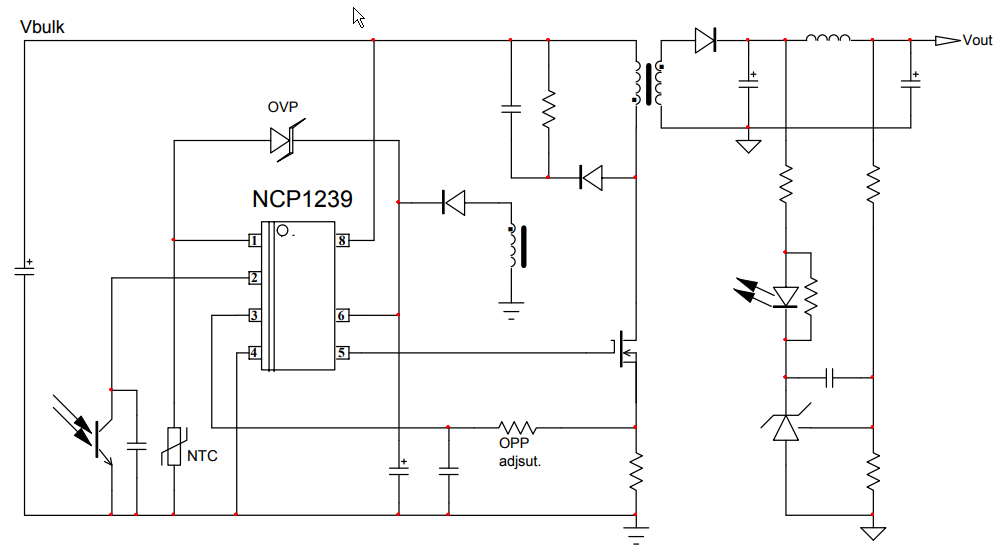

NCP1239框图
NCP1239B65WG电源评估板
onsemi NCP1239B65WG电源评估板
65W、19V、固定频率电流模式控制器板，具有动态自供电功能。
发布日期: 2018-07-10
| 更新日期: 2022-10-31
