onsemi NCP145 LDO稳压器

安森美半导体NCP145 LDO稳压器是500mA VLDO，配备有NMOS传输晶体管和单独的偏置电源电压 (VBIAS)。NCP145稳压器提供非常稳定、精确的输出电压，但产生的噪声极低，因此适用于空间受限的噪声敏感型应用。该器件具有超低压差，可借助2.2µF陶瓷电容器稳定工作，并具有用于开/关控制的逻辑电平使能输入。典型应用包括电池供电设备、智能手机、平板电脑、相机、DVR、STB和摄录一体机。

特性

  • 超低压差：500mA时为140mV（典型值）
  • 输入电压范围：1V至5.5V
  • 提供固定电压版本
  • 整个温度范围内的精度为±1.5%，25°C时具有0.5% VOUT
  • 逻辑电平使能输入，用于开/关控制
  • 有源输出放电选项
  • 采用2.2µF陶瓷电容器可保持稳定工作
  • 采用XDFN4 1.2mm x 1.2mm x 0.4mm封装
  • 这些器件无铅、无卤/无BFR，符合RoHS指令

规范

  • 偏置电压范围：2.4V至5.5V
  • （固定）输出电压范围：1.0V至1.8V
  • 超低压差：500mA时为140mV（典型值）
  • 极低偏置输入电流：80A（典型值）
  • 禁用模式下的极低偏置输入电流：0.5A（典型值）

应用

  • 电池供电设备
  • 智能手机和平板电脑
  • 相机、DVR、STB和摄录一体机

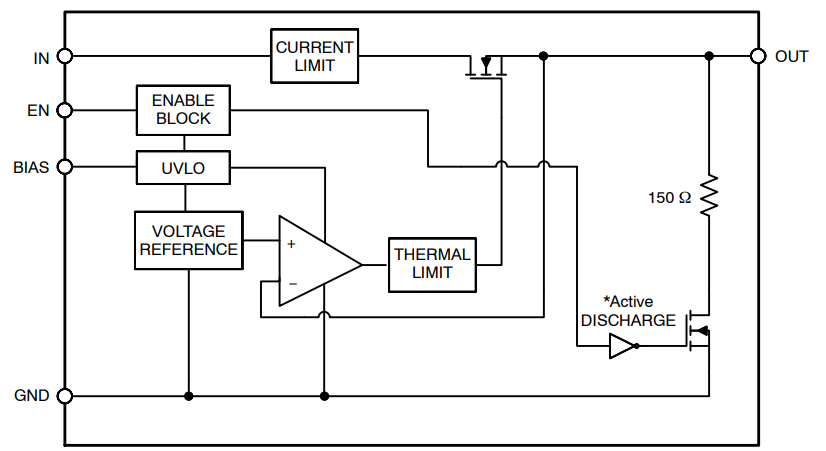

NCP145稳压器框图

框图 - onsemi NCP145 LDO稳压器

NCP145典型应用原理图

应用电路图 - onsemi NCP145 LDO稳压器
