onsemi NCP173 LDO稳压器
安森美 (onsemi) NCP173 LDO稳压器是CMOS低压差器件，专为需要超低静态电流和长工作寿命的便携式电池供电的应用而设计。这些稳压器输出电流可达150mA，由2.2V至5.5V输入范围的电压工作，具有500nA的典型静态电流，有助于在空间受限的设计中延长电池运行时间。
动态瞬时升压电路在无线通信应用中提高了瞬时响应，而出厂调整可达±1%的输出电压精度。安森美 (onsemi) NCP173 LDO稳压器采用1µF陶瓷电容器稳压，集成了过电流保护、热关断保护，为增加系统控制和保护某些版本还提供了主动放电选项。
这些稳压器非常适合电池供电的设备、便携式通信设备、相机、图像传感器和摄像机。NCP173器件提供有1.2V至3.6V（每档0.1V）输出电压，提供有XDFN4、SOT-563和TSOP-5封装。
特性
- 工作输入电压范围：2.2V至5.5V
- 1.2V至3.6V输出电压范围（每档0.1V）
- 输出电流能力：150 mA
- 500nA典型值超低静态电流
- 150mA下180mV典型压差
- ±1%输出电压精度
- 使用1µF陶瓷电容器稳压
- 过电流保护和热关断保护
- NCP173A器件提供主动放电选项
应用
- 电池供电设备
- 摄像头
- 便携式通讯设备
- 图像传感器
- 可携式摄像机
规范
- 典型静态电流0.5µA（0mA负载）
- 典型待机电流0.1µA（TJ=25°C）
- 典型短路电流限制230mA（所列选项的）
- EN阈值使能高1.2V，EN阈值使能低0.4V
- 典型热关断温度175°C
- 最高工作结温：150 °C
典型应用

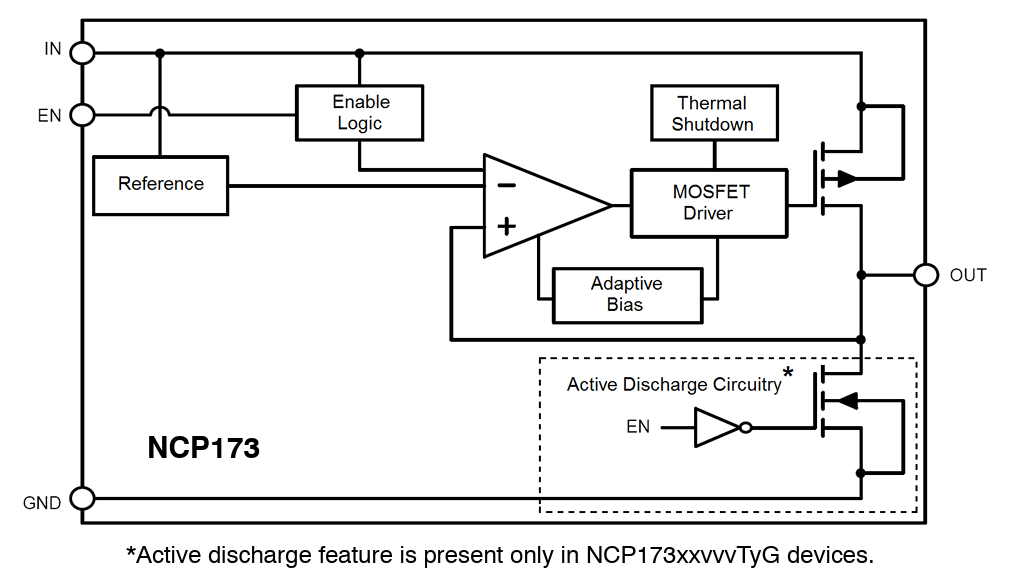

方框图
