onsemi NCP3064降压升压型反相开关稳压器
onsemi NCP3064降压升压型反相开关稳压器由内部温度补偿基准、比较器、带有源电流 限幅电路的受控占空比振荡器、驱动器和大电流输出开关组成。onsemi NCP3064系列设计用于降压、升压和电压转换应用，只需最少的外部元件。开/关功能使器件进入低功耗（<100μA）待机状态。NCP3064稳压器是广受欢迎的MC33063A和MC34063A单片式DC-DC稳压转换器的更高频率升级版。
特性
- 输入电压范围：3.0 V至40 V
- 逻辑级关机功能
- 低功耗待机模式，典型值为100A
- 输出开关电流高达1.5A
- 可调输出电压范围
- 150kHz频率操作
- 精密1.5%基准
- 内部热关断保护
- SOIC-8、PDIP-8或DFN8封装选项
- 逐周期限流
- 工作温度范围
- 0 °C至+70 °C (NCP3064)
- -40 °C至+125 °C (NCP3064B)
- NCV前缀用于汽车和其他需要改变现场和控制的应用
- 湿度灵敏度级别（MSL）为1级
- 无铅，符合RoHS指令
应用
- 降压、升压和反相电源应用
- 大功率LED照明
- 电池充电器

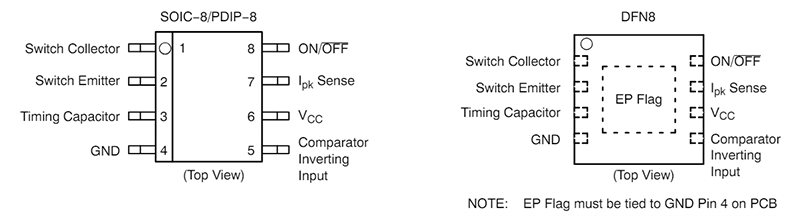

引脚连接

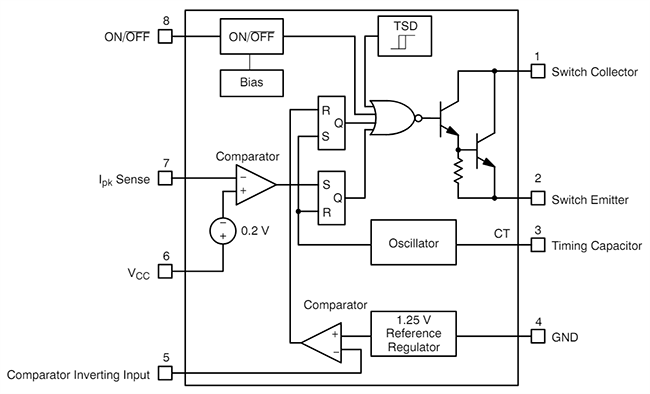

框图

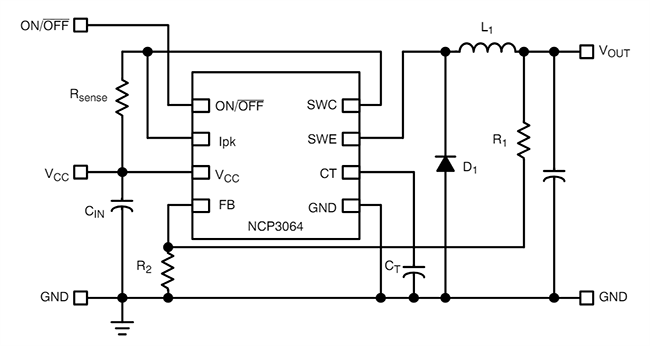

典型降压应用电路
典型降压应用示意图
典型升压应用示意图

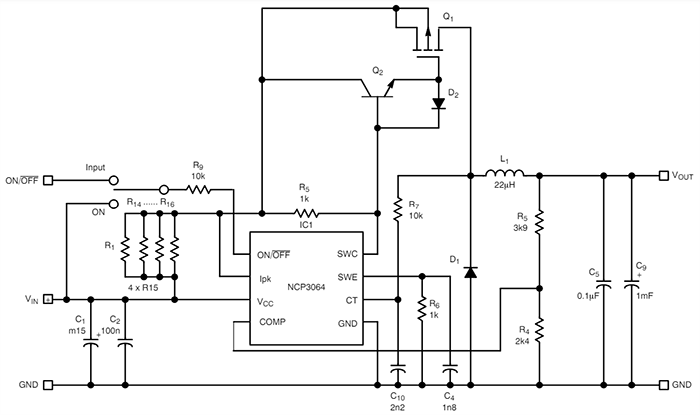

带外部晶体管的典型降压应用示意图
