onsemi NCP51560隔离式双通道栅极驱动器
安森美 (onsemik) NCP51560隔离式双通道栅极驱动器提供4.5A峰值拉电流和9A峰值灌电流输出能力。NCP51560设计用于快速开关，以驱动功率MOSFET和SiC MOSFET电源开关。该器件还具有短传播延迟和匹配传播延迟。
安森美NCP51560隔离式双通道栅极驱动器的工作电压高达1500VDC，由两个电隔离式栅极驱动器通道提供。这些通道支持两个低侧、两个高侧开关或一个具有可编程死区时间的半桥驱动器的众多配置。
NCP51560具有其他基本保护功能，包括针对栅极驱动器的独立欠压闭锁和死区时间调整功能。
特性
- 灵活的双低侧、双高侧或半桥栅极驱动器
- 4.5A峰值拉电流、9A峰值灌电流输出能力
- 两个输出驱动器均具有独立的UVLO保护
- 输出电源电压为6.5V至30V，其中MOSFET阈值为5V和8V，SiC阈值为13V和17V UVLO
- 共模瞬态抑制CMTI >200V/ns
- 用户可编程死区时间
- 传播延迟：38ns（典型值）
- 每通道最大延迟匹配：5ns
- 最大脉宽失真：5ns
- 用户可编程输入逻辑
- 禁用模式
- 隔离和安全
- 符合UL1577标准且长达1分钟的5.7kVrms隔离
- 8000VPK增强型隔离电压（符合VDE0884-11要求）
- 通过GB4943.1−2011 CQC认证
- SGS FIMO认证，符合IEC 62386−1标准
- 无铅器件
应用
- 电机驱动器
- DC-DC和AC-DC电源中的隔离式转换器
- 服务器、电信和工业基础设施
应用原理图

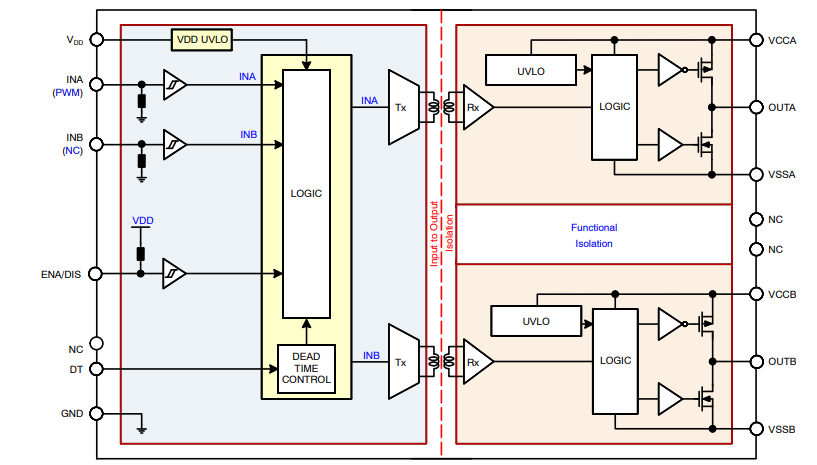

功能框图
