onsemi NST807通用PNP晶体管

onsemi NST807通用PNP晶体管专为通用开关和放大器应用而设计。onsemi NST807具有高性能和高可靠性,适用于低功耗电路、信号处理和一般电子应用。该晶体管的最大集电极-发射极电压(VCE)为40V,最大集电极电流(IC)为3A,为各种设计提供了多功能性。NST807的饱和电压低,开关速度快,通常被用于高效电路。此外,DFN1010-3封装小巧,可实现节省空间的设计,使NST807成为消费电子、汽车和工业应用的绝佳选择。该设备的设计旨在提供稳健的性能,其明确的特性曲线可确保在各种环境条件下的稳定性和可靠性。

特性

  • XDFNW3用于优化自动光学检测(AOI)的可润湿侧面封装
  • NSV前缀适用于汽车和其他需要独特的现场和控制变更要求的应用,AEC-Q101合格并可进行PPAP生产
  • 湿度灵敏度(MSL)为1级
  • 无铅、无卤/无溴化阻燃剂(BFR),符合RoHS指令

应用

  • 开关电路
  • 放大电路
  • 线性电压调节
  • 模拟电路
  • 逆变器和振荡器电路
  • 互补推挽电路
  • 电机和负载控制
  • 电源设计

规范

  • -45VDC 最大集电极-发射极/基极电压
  • -5.0VDC 最大发射极基极电压
  • 350mW总功率耗散,TA = +25°C,+25°C以上降额为2.8mW/°C
  • 小信号
    • 360MHz典型过渡频率
    • 6pF典型输出电容
    • 58pF典型输入电容
    • 16k典型输入阻抗
    • 0.79dB典型噪声系数
  • 开关特性
    • 10ns典型延迟时间
    • 14ns典型上升时间
    • 300ns典型存储时间
    • 51ns典型下降时间
  • 500mA最大连续集电极电流,1.0A峰值
  • 145°C/W结点至环境热阻
  • -65 °C至+150 °C结温范围

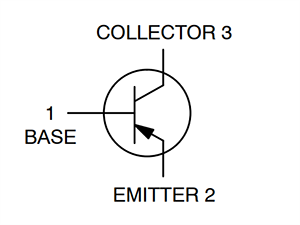

原理图

原理图 - onsemi NST807通用PNP晶体管
发布日期: 2025-02-26 | 更新日期: 2025-03-04
