Panasonic PAN1783/A蓝牙® 5.4 LE音频无线模块
Panasonic PAN1783和PAN1783A低功耗蓝牙® 5.4音频无线模块是一款基于Nordic nRF5340单芯片控制器的先进无线解决方案。此系列模块搭载双Cortex®-M33处理器，无需外部处理器即可独立运行。此系列模块兼容蓝牙5.4技术，支持同步通道和低功耗音频功能，具备高吞吐量和远距离传输的优点。该模块配有板载芯片天线 (PAN1783) 或射频底部焊盘 (PAN1783A)，用于连接外部天线。
Panasonic模块在高级计算机外设、可穿戴设备、无线音频设备、基于位置的服务以及资产跟踪等应用领域展现了卓越的性能。此外，该器件的功耗极低，非常适合用于电池供电的设备。PAN1783和PAN1783A模块具有多种功能，包括到达角(AoA)与出发角(AoD)测向、支持简化配对和支付解决方案的2型近场通信(NFC-A)等。这使其不仅应用广泛，而且高效实用。
特性
- PAN1783 (配板载天线）和PAN1783A (带底部焊盘）型号
- 表面贴装型，尺寸大小为15.6 mm × 8.7 mm × 2.2 mm
- 与PAN1780相同的外观尺寸，相同的间距，但多一个引脚
- Nordic nRF5340搭载两个Cortex-M33处理器
- 128MHz/64MHz、512 kB RAM、用于应用的1MB闪存
- 64 MHz、64 kB RAM、用于网络的256 kB闪存
- 低功耗蓝牙5.4，涵盖LE 2M和LE Coded PHY
- 支持802.15.4 Zigbee®和Thread
- 包括Arm TrustZone CryptoCell 312、SPU、KMU、ACL
- USB 2.0全速设备接口
- 提供APPROTECT
- 支持到达角(AoA)与出发角(AoD)测向
- 安全性
- 可信执行
- 信任根
- 安全密钥存储
- 128 位高级加密标准
- 多达48个通用I/O（GPIO），可由多达5个SPI、4个I2C、4个UART、4个PWM、8个ADC、NFC-A、QSPI和nRESET共享
- 蓝牙
- LE 2M与LE Coded
- LE音频与同步通道
- 扩展广告和通道声音
- 网状网络
应用
- 垂直农业
- 商业照明
- 高级计算机外设
- 可穿戴设备
- BLE音频-听觉（助听器、立体声耳机、公共广播、家庭影院、运动吧电视）
- 智能家居
- 医疗
- 基于位置的服务
- 资产跟踪
- 电池供电设备
规范
- 典型灵敏度：
- -98 dBm 下 1 Mb/s
- LE模式（远距离）时，在125 kb/s 下为-104 dBm
- 可编程范围：3dBm至-20dBm（步进间距1dB）
- 典型系统电流消耗
- 系统关闭时0.9 μA
- 系统开启时为1.3 μA
- 系统开启且网络内核RTC运行时为1.5 μA
- 电流范围：1.7 V至5.5 V
- 典型无线电电流消耗
- 5.1mA（发射功率为3dBm时）
- 3.4mA（发射功率为0dBm时）
- 2.7mA（接收功率，1Mbps时）
- 3.1mA（接收功率，2Mbps时）
- 模块上直流-直流和LDO稳压器，具有自动低电流模式
- 温度范围：-40 °C至+85 °C
框图

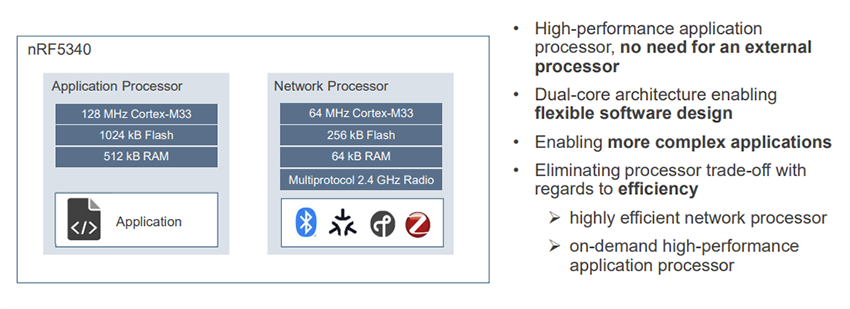

双核架构
天线选项
开发工具
Panasonic PAN1783/1783A 评估板
专为推动蓝牙® 5.4低功耗应用的开发与测试而量身打造。
