Panasonic PGA26ExxBA-06 X-GaN斩波器评估板

Panasonic PGA26ExxBA-06 X-GaN斩波器评估板设计采用X-GaN驱动器，可测量接通和断电期间X-GaN功率晶体管的高速开关特性。这些评估板采用400V输入电压、12V电源电压和5V外部时钟电压。PGA26E19BA评估板具有190mΩ的导通电阻值，而PGA26E07BA评估板具有70mΩ的导通电阻值。这些评估板非常适合用于X-GaN功率FET表征和反激式拓扑。

特性

  • 最大输入电压：400VDC
  • 导通电阻值：
    • 70mΩ (PGA26E07BA-SWEVB006)
    • 190mΩ (PGA26E19BA-SWEVB006)
  • 支持通过双脉冲测试方法（施加电感负载，用于dv/dt和di/dt测量）评估开关特性
  • 高速开关和高频工作性能
  • 5V外部时钟电压
  • 12V驱动器IC电源

套件内容

  • PGA26E07BA-SWEVB006：
    • PGA26E07BA 600V、70mΩ X-GaN功率晶体管
    • AN34092B单通道X-GaN栅极驱动器IC
  • PGA26E19BA-SWEVB006：
    • PGA26E19BA 600V、190mΩ X-GaN功率晶体管
    • AN34092B单通道X-GaN栅极驱动器IC

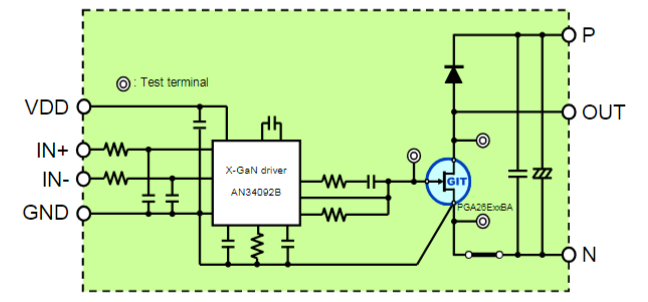

X-GaN斩波器评估板框图

框图 - Panasonic PGA26ExxBA-06 X-GaN斩波器评估板
