Phoenix Contact 传感器/执行器盒
Phoenix Contact 传感器/执行器盒设计用于直接连接传感器的开路电缆末端，无需剥离它们。这些器件采用QUICKON绝缘位移连接，无需连接器即可轻松清晰地连接传感器和执行器。该配电箱采用模制外壳，具有高度保护功能，可确保现场安全。这些器件无需连接器即可轻松实现信号线路连接，另外还可通过绝缘位移连接实现节省时间的组件。该配电箱在与插入式连接器护罩配合使用时，可提供灵活的主电缆连接和电缆更换。
特性
- 通过简单诊断提高机器可用性
- 采用绝缘位移连接，可节省时间
- 采用模制外壳，具有高度保护功能，确保现场安全
- 无需连接器即可轻松实现信号线路连接
- 与插入式连接器护罩配合使用时，可提供灵活的主电缆连接和电缆更换。
规范
- 环境温度范围：-30°C至+85°C
- 总额定电流：10A
- 位数：5
- 每个I/O信号的电流承载能力为2A
- 每个插槽的电流承载能力为4A
- 1156006:
- 插槽数：8
- 最大工作电压Umax：30V DC
- 额定电压：24V DC
- 剥线长度：7mm（信号）
- 1175447:
- 插槽数：8
- 最大工作电压Umax：60V DC
- 额定电压：48V AC
- 剥线长度：8mm（信号）
- 1175449:
- 插槽数：8
- 最大工作电压Umax：30V DC
- 额定电压：24V DC
- 剥线长度：50mm（主电缆）
- 1156004:
- 插槽数：8
- 最大工作电压Umax：60V DC
- 额定电压：48V AC
- 剥线长度：50mm（主电缆）
- 1175445:
- 插槽数：4
- 最大工作电压Umax：60V DC
- 额定电压：48V AC
- 剥线长度：8mm（信号）
- 1175448:
- 插槽数：4
- 最大工作电压Umax：30V DC
- 额定电压：24V DC
- 剥线长度：50mm（主电缆）
- 1156003:
- 插槽数：4
- 最大工作电压Umax：60V DC
- 额定电压：48V AC
- 剥线长度：50mm（主电缆）
- 1156005:
- 插槽数：4
- 最大工作电压Umax：30V DC
- 额定电压：24V DC
- 剥线长度：50mm（主电缆）

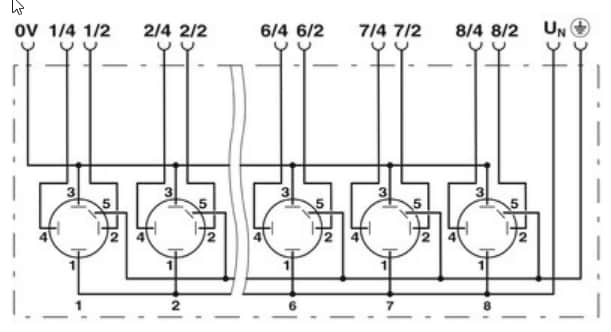

电路图
