Qorvo ACT88420高级PMIC

Qorvo ACT88420高级PMIC设有四个buck、两个LDO、负载旁路开关。ACT88420集成式ActiveCiPS™电源管理集成电路设计用于为各种处理器供电，包括固态硬盘应用、视频处理器、FPGA、外设和微控制器。该器件具有三态GPIO和I2C通信，支持多种配置，无需更换PCB。PMIC的外部元件数量少，可配置性高，大大加快产品上市。

Qorvo ACT88420高级PMIC具有诸多可配置选项，包括低至0.5V的输出电压、启动时间、转换率、系统级排序、开关频率、低功耗模式和工作模式。

ACT88420设有四个直流/直流降压转换器，集成了功率FET和两个低压差稳压器 (LDO)。Buck1、LDO1和LDO2可被配置为负载开关。Buck4可被配置为LDO。每个直流/直流稳压器仅需三个小型元件即可工作。这些LDO只需要两个小型陶瓷电容器。所有输出均可通过I2C接口高度配置。

特性

  • 输入电压范围：2.7V至5.5V
  • Buck 1：4A降压/负载开关
  • Buck 2：2A降压
  • Buck 3：4A降压，优化用于低输出电压
  • Buck 4：2A降压，可配置为300mA LDO
  • 所有buck均可搭配0.47uH电感器使用
  • I2C串行接口，用于监测和控制
  • LDO1：400mA LDO可配置为电流高达1A的负载开关。
  • LDO2：400mA LDO可配置为电流高达400mA的负载开关。
  • 8个可配置GPIO，其中4个是3态GPIO
  • 优化的静态电流和轻负载效率

应用

  • 固态硬盘 (SSD)
  • FPGA
  • 计算机视觉
  • 便携式音频/视频

其他资源

典型应用图

应用电路图 - Qorvo ACT88420高级PMIC

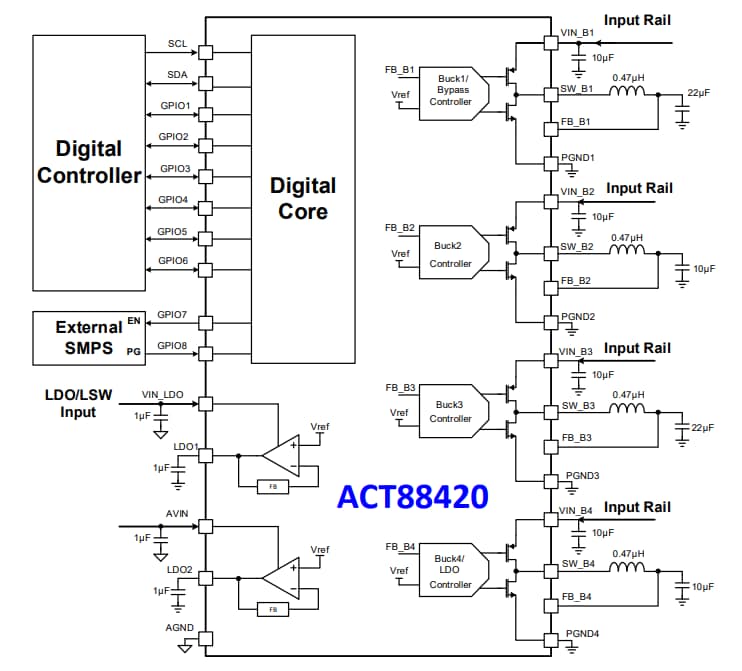

方框图

框图 - Qorvo ACT88420高级PMIC
