Qorvo PAC55710 72V BLDC电机控制器和驱动器

Qorvo PAC55710 72V BLDC电机控制器和驱动器是功能齐全、高度优化的片上系统 (SoC)，扩展了Qorvo的Power Application Controller® (PAC) 产品组合。PAC55710具有集成的VDS检测、逐周期 (CBC)、增强型采样和保持 (S&H) 以及窗口看门狗定时器，可控制并为下一代智能能源电器、器件和设备供电。该应用控制器集成了150MHz Arm Cortex®-M4F 32位微控制器内核、Qorvo专有且正在申请专利的Multi-Mode Power Manager™、Configurable Analog Front End™和Application Specific Power Drivers™。这些特性支持基于微控制器的紧凑型电源和通用型应用系统。

Qorvo PAC55710微控制器具有高达128kB嵌入式闪存和32kB SRAM存储器、高速12位2.5MSPS模数转换器（ADC）（带双自动采样排序器）、3.3V I/O、灵活的时钟源、定时器、多功能15通道PWM引擎和多个串行接口。

特性

  • 150MHz ARM cortex M4F
  • 128kB闪存、32kB SRAM
  • 72V降压/SEPIC直流/直流控制器，带外部N沟道FET
  • 5V/200mA系统电源
  • 3个高侧70V 1.2A（拉电流）/1.8A（灌电流）栅极驱动器
  • 3个低侧70V 1.2A（拉电流）/1.8A（灌电流）栅极驱动器
  • Vds检测
  • 先进的逐周期保护
  • 3个差分PGA（1个至48个）
  • 4个单PGA（1个至48个）
  • 可编程过流关断
  • 可编程比较器迟滞和消隐
  • 3相同时采样和保持
  • 电源输入电压范围：5.2V至70V
  • UART/SPI、I2C和CAN串行接口
  • 25个MCU GPIO
  • 48引脚TQFN封装，6mm x 6mm

应用

  • 工业BLDC电机控制（泵、风扇、机器人）
  • 电子速度控制器 (ESC)
  • 电动和园林工具
  • 小家电
  • 电动出行（踏板车和轮椅）
  • 吊扇和落地扇
  • 仓库和工业机器人

视频

典型应用

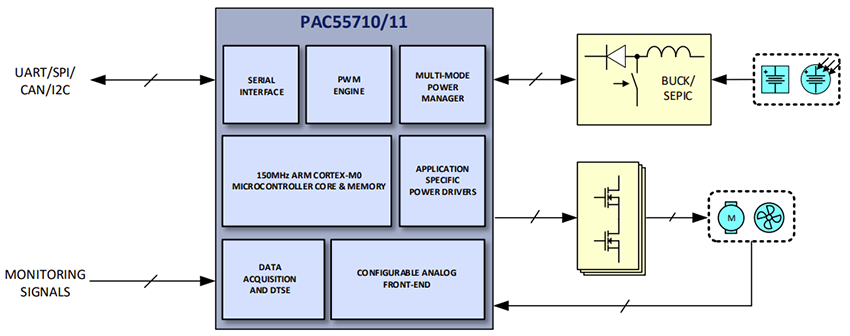

应用电路图 - Qorvo PAC55710 72V BLDC电机控制器和驱动器

架构框图

框图 - Qorvo PAC55710 72V BLDC电机控制器和驱动器

其他资源

开发工具

相关控制器

Qorvo 智能电机控制器

提供一系列完整的智能BLDC/PMSM电机控制和驱动解决方案。

Learn More关于Qorvo 智能电机控制器 View Products与Qorvo 智能电机控制器相关
发布日期: 2024-06-28 | 更新日期: 2025-05-09
