Qorvo QPC2180 0.1GHz至8.0GHz SOI 0SP8T开关
Qorvo QPC2180 0.1GHz至8.0GHz SOI 0SP8T开关是一款绝缘体上硅结构（SOI）单刀八掷（SP8T）反射开关，设计用于宽带应用。Qorvo QPC2180的工作频率范围为0.1GHz至8GHz，在1.0dB以下具有低插入损耗和优异的线性性能。该器件支持+1.8V控制逻辑，采用紧凑的3mm×3mm塑料包覆封装，整体解决方案占位面积小。此外，在没有外部DC电压的情况下，无需外部DC阻断电容器，简化了集成到RF系统设计中的过程。
特性
- SP8T
- 频率范围：0.10 GHz至8.0 GHz
- 在4GHz时，典型插入损耗：<>
- >30 dB隔离
- 线性度高，典型值：72dBm OIP3
- 400 ns 切换速度
- CMOS兼容数字控制
- 20引线3mmx3mmx0.954mm OVM QFN封装
- 无铅、无卤、符合RoHS指令
应用
- 商用和军用雷达
- 通信
- 电子战
- 测试仪器仪表
- 通用型
规范
- 最大开关电源电压：6.0V
- 工作电压范围：3.3 V至5.5 V
- 典型供电电流：100µA
- 典型控制电流：2.1µA
- 导通状态输入反射损耗范围：20.2dB到30.2dB，公共端口RL
- 导通状态输出反射损耗范围：15.1dB到30.6dB，切换端口RL
- 导通插入损耗范围：0.58dB至1.25dB
- 工作温度范围：-40 °C至+105 °C
- 典型热阻：55°C/W

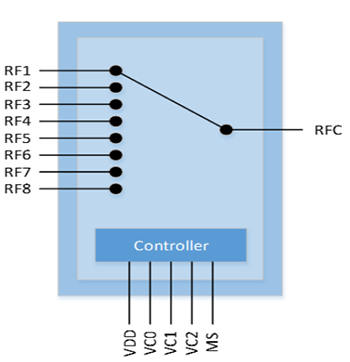

功能框图

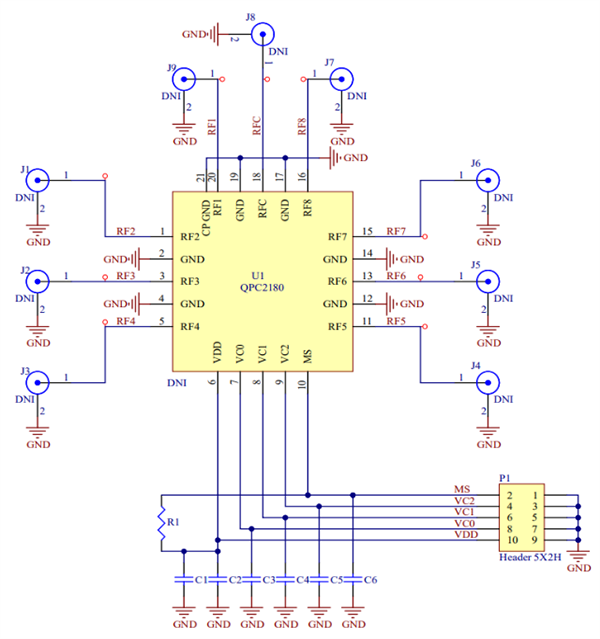

应用电路图
开发工具
Qorvo QPC2180EVB01 评估板
用于评估QPC2180宽带SOI SP8T反射式射频开关性能的平台。
发布日期: 2026-03-02
| 更新日期: 2026-03-05
