Qorvo QPC7331可变电缆斜率均衡器
Qorvo QPC7331可变电缆斜率均衡器旨在补偿宽带网络中与频率相关的电缆损耗。 Qorvo QPC7331的工作频率范围为5MHz至834MHz，具有反向电缆损耗响应，典型斜率范围为1.3dB至18dB，可实现DOCSIS 3.1/4.0和CATV放大器/传输系统的精确上行均衡。 QPC7331采用SOI技术，结合了高线性度（输入IP3高达50dBm）和低插入损耗（在834MHz时典型值为1.7dB），同时保持75Ω阻抗和低功耗（典型值为3mA），并采用紧凑的14引脚SMT封装。
特性
- 工作带宽范围：5 MHz至834 MHz
- 反向电缆损耗频率响应
- 斜率范围：18dB
- 低插入损耗
- 高线性度
- 75Ω阻抗，适用于有线电视应用
- 5V单电源电压
- 低功耗
- 14引脚6mm x 6mm x 1.375mm无引线SMT封装
- 符合2011/65/EU RoHS指令
- 无卤素、无锑
- 不含SVHC和PFOS
应用
- CATV放大器和传输系统
- DOCSIS 3.1和DOCSIS 4.0网络
- 前端及分配设备
- 光纤深层下沉和Node+0架构
- 商用RF系统
规范
- 典型电源电压：5V
- 典型供电电流：3mA
- 最大RF输入功率范围：24dBm至27dBm
- 典型斜率范围：1.3dB至18dB
- 最大插入损耗：2.5dB，典型值：1.7dB
- 最大平直度：1dB，典型值：0.6dB
- 典型输入反射损耗：-18dB
- 典型输出回波损耗：-16dB
- 最高结温：+125 °C
- 工作安装基座温度范围：-30°C至+100°C
- 潮湿敏感度等级 (MSL)：3级
- ESD 额定值
- 人体模型 (HBM) 等级2，符合ESDA/JEDEC JS-001-2012标准
- 充电设备模型 (CDM) 等级C3，符合JEDEC JESD22-C101F标准
功能框图

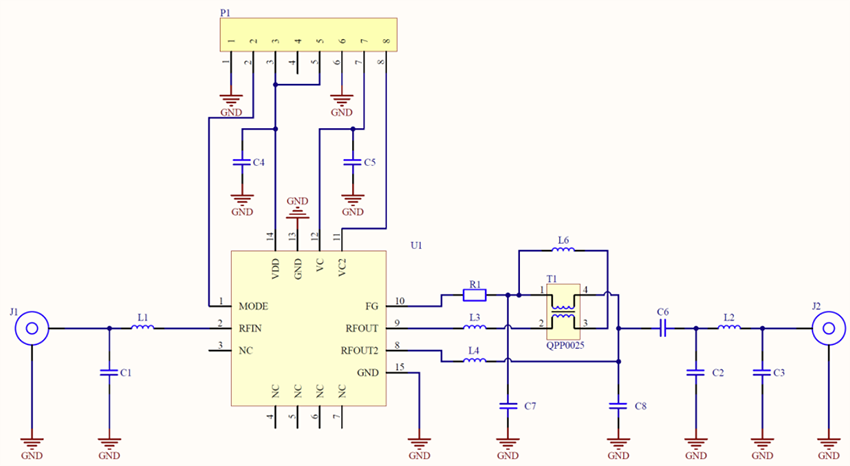

应用电路原理图
开发工具
Qorvo QPC7331PCBA-410 RF开发板
旨在简化QPC7331可变电缆斜率均衡器的测试与集成。
发布日期: 2026-01-13
| 更新日期: 2026-01-15
