Qorvo QPD1004AEVB 评估板

Qorvo QPD1004AEVB评估板是一款全组装RF评估板，适用于QPD1004A GaN-on-SiC输入匹配晶体管，专为加快100MHz至1GHz频带内的设备表征和放大器原型设计而打造。 该评估板实现了设备的50Ω输入匹配，并提供可在板级调谐的输出网络，以在目标频带内实现最佳功率与效率。典型应用案例包括通信、雷达和基站的宽频和窄频RF功率级。

特性

  • RO4350B PCB材料，厚度20mil，2oz覆铜
  • 整体尺寸：3.98” x 3.98”
  • 频率范围：100 MHz至1 GHz
  • 典型线性增益：20.8dB
  • 3dB压缩下的典型输出功率：44.7dBm
  • 3dB压缩下的典型漏极效率：66.7%
  • 3dB压缩下的典型增益：17.8dB

应用

  • 军用雷达
  • 地面移动和军用无线电通信
  • 测试仪器仪表
  • 宽带或窄带放大器
  • 干扰发射机

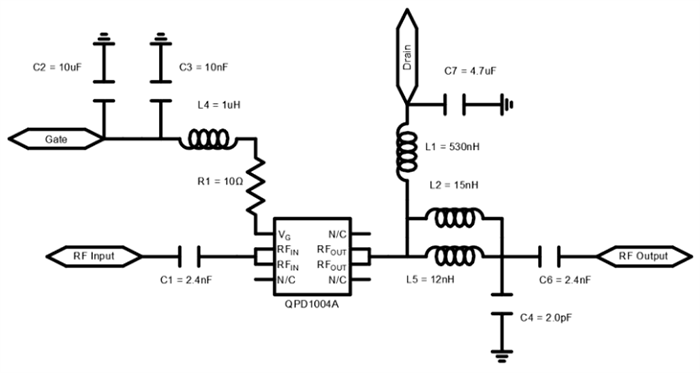

电路原理图

原理图 - Qorvo QPD1004AEVB 评估板

相关晶体管

Qorvo QPD1004A GaN输入匹配晶体管

25W、50Ω输入匹配分立式GaN-on-SiC HEMT，在50V电源轨下运行，工作频率范围为30MHz至1400MHz。
