Renesas / Dialog DA16200x超低功耗Wi-Fi® SoC
Renesas/Dialog DA16200x超低功耗Wi-Fi® SoC具有802.11b/g/n无线电、基带处理器(PHY)、媒体访问控制器 (MAC)、片上存储器和主机网络应用处理器。这些超低功耗SoC是完全卸载的器件，整个网络操作系统和TCP/IP堆栈均可在芯片上运行。DA16200x SoC采用可关闭芯片每个微元件的低功耗算法和可保持睡眠的先进算法。这些超低功耗SoC具有用于传感器接口的内置4通道辅助ADC和用于高级安全性的硬件加密引擎。
DA16200x SoC的工作电压范围为2.1V至3.6V，工作温度范围为-40°C至+85°C。这些超低功耗SoC提供1.8V数字输入电源和3.3V数字输出电压。典型应用包括恒温器、安防摄像头、温度传感器、烟雾探测器、车库开门器、资产跟踪器、家居自动化、工业、商业、住宅和其他无线传感器。
特性
- 高集成度的超低功耗Wi-Fi SoC
- 完全卸载的器件，整个网络操作系统和TCP/IP堆栈均可在芯片上运行
- 支持各种接口：
- eMMC/SD扩展存储器
- SDIO主机/从机功能
- 3个UART
- 用于外部闪存控制的QSPI
- I2C主/从接口
- I2S主/从接口
- 4通道PWM
- JTAG和SWD
- 可单独编程和多路复用的GPIO引脚
- 高级安全性：
- 安全启动
- 安全资产存储器
- 使用JTAG/SWD和UART端口进行安全调试
- 电源管理单元：
- 片上RTC
- 集成DC-DC和LDO
- 支持三种超低睡眠功率模式
- 硬件加速器：
- 通用硬件CRC引擎
- 用于快速启动的硬件归零功能
- 伪随机数生成器 (PRNG)
- 完整的软件堆栈：
- 全面的网络软件堆栈
- 网络套接字API形式的TCP/IP堆栈
- 用于高级安全性的内置硬件加密引擎
- 用于传感接口的内置四通道辅助ADC：
- 12位SAR ADC单端四通道
- 自动动态开关功能
规范
- CPU内核系统：
- Arm Cortex®-M4F内核，时钟频率为30MHz至160MHz
- 256kB ROM
- SRAM：512kB
- 8kB OTP
- 单电源工作电压：2.1V至3.6V；数字输入电源电压：1.8V
- 数字输出电源电压：3.3V
- 工作温度范围：-40°C至+85°C
应用
- 恒温器
- 门锁
- 安保摄像头
- 视频门铃
- 温度传感器
- 烟雾探测器
- 车库门开启工具
- 宠物追踪器
- 资产跟踪器
- 家居自动化
- 工业
- 商用
- 住址
- 其他无线传感器
其他资源
相关产品
Renesas / Dialog DA16600 Wi-Fi®+低功耗蓝牙模块
设计用于轻松向应用添加低功耗Wi-Fi®和低功耗蓝牙®功能。
Renesas / Dialog DA16200MOD-AAx超低功耗Wi-Fi®模块
具有DA16200 SoC、4MB闪存、射频元件以及芯片天线或连接器。
开发工具
Renesas / Dialog DA16200x评估套件
评估具有较长电池寿命和低功耗的DA16200模块。
Renesas Electronics U159-DA16200MEVZ DA16200 Pmod™板
为配备Pmod扩展功能的套件或MCU板添加Wi-Fi功能。
相关解决方案
Renesas Electronics 支持超低功耗Wi-Fi®和低功耗蓝牙 (BLE) 协议的智能锁
面向快速增长的智能家居和楼宇自动化行业。
框图
SoC框图

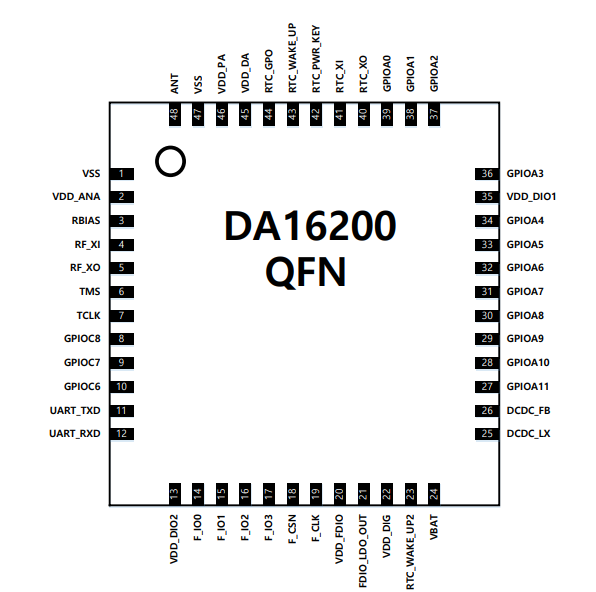

引脚分配图
