Renesas Electronics ZSSC3230电容式传感器信号调理器IC
Renesas/IDT ZSSC3230电容式传感器信号调理器IC是一款CMOS集成电路，用于实现精确的电容数字转换和特定于传感器的电容式传感器信号校正。传感器偏移、灵敏度和温度漂移的数字补偿均通过内部数字信号处理器完成，该处理器运行校正算法，并将校正系数存储在非易失性多时间可编程 (NVM) 存储器中。
Renesas/IDT ZSSC3230电容式传感器信号调理器IC通过串行接口进行简单的编程。该接口用于PC控制的校准程序，该程序用于在内存中对一系列校准系数进行编程。ZSSC3230可配置为具有高达30pF电容的电容式传感器，并提供可扩展至18位的输出分辨率。该器件与单端电容式传感器兼容。可以将经过测量和校正的传感器值输出为I2C (≤3.4MHz)。
ZSSC3230提供加速信号处理能力、更高的分辨率和更高的抗噪能力。这些特性支持对能效有超高要求的高速控制、安全和实时传感应用。
特性
- 低电流消耗：1.3µA（每秒采样率）
- 最大目标输入电容：30pF
- 可编程电容范围和偏移
- 高采样率，14位分辨率时为2ms
- ADC分辨率：速度和分辨率可调，最大18位
- 内部自动补偿温度传感器；对应力不敏感
- 采用内部平均的过采样模式
- 较小裸片尺寸
- 可编程的测量序列，单次测量和自动循环测量，带有序列结束中断输出
- 中断特性
- 集成NVM，用于配置和供客户使用的可用空间
- 外部复位引脚（低电平有效）
- 无需外部调整元件
- 高度集成的CMOS设计
应用
- 湿度传感器
- 压力传感器、液位传感器
- 用于节能解决方案的智能、数字、电容式传感器
- 消费品/白色家电（例如暖通空调）
- 医疗应用

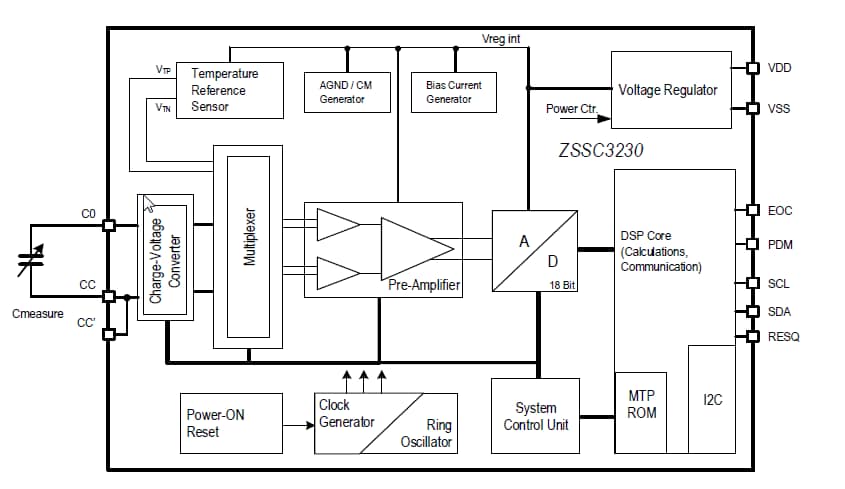

框图

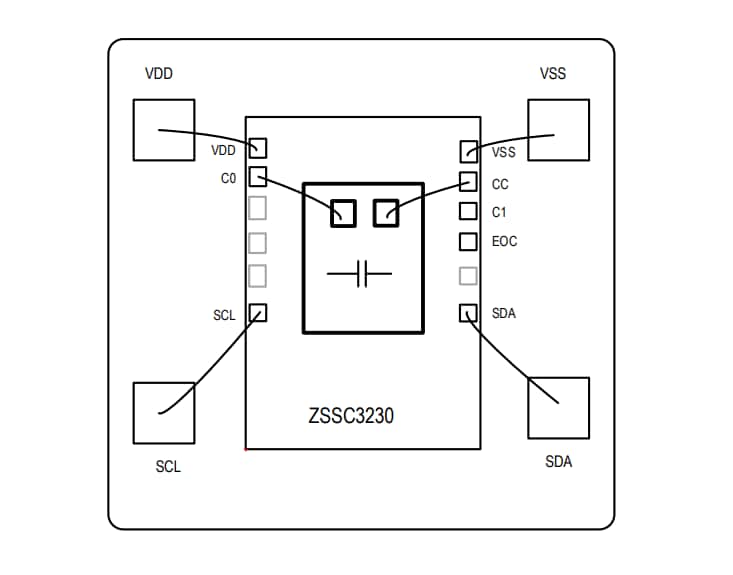

基本应用图
评估套件
Renesas Electronics ZSSC3230 SSC评估套件
设计用于对ZSSC3230进行传感器模块评估、实验室设置和模块校准开发。
