Renesas Electronics 5G无线电同步器和射频采样时钟解决方案

Renesas Electronics 5G无线电同步器和射频采样时钟解决方案产品组合扩展到包括三个器件，用于射频采样时钟调理频率/相位管理和射频同步。

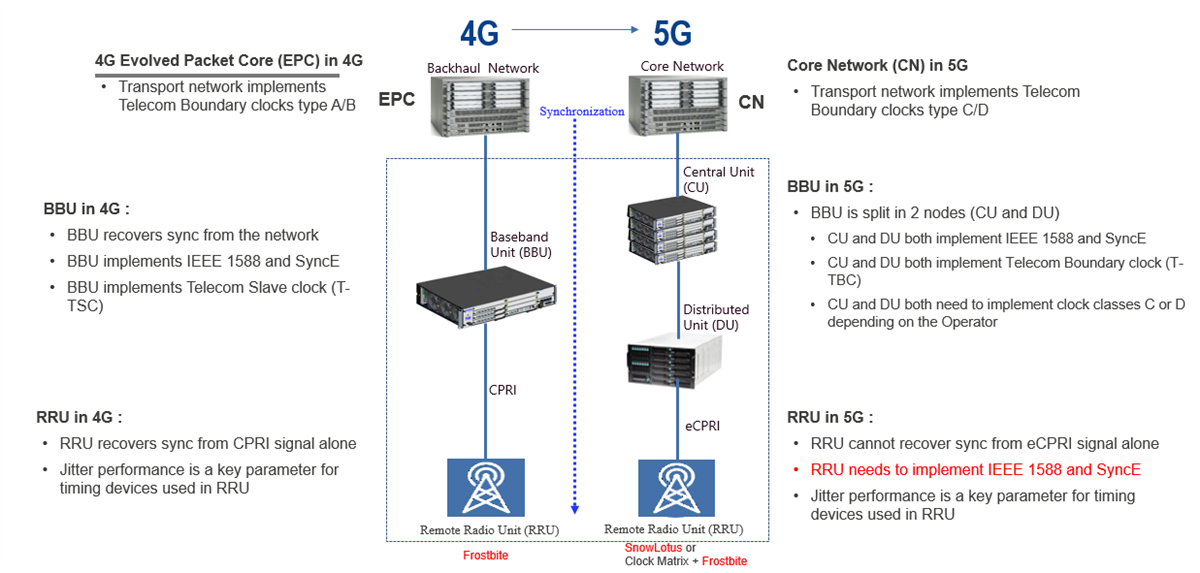

8V19N850以单片方式集成了数字时钟前端，用于通过射频采样发生器进行网络同步（同步以太网、IEEE 1588）。8V19N850提供集成5G无线电同步解决方案，完全符合IEEE 1588、EEC和 JESD204B/C标准。该器件包含一整套无线电同步功能，具有低相位噪声、高频和低杂散射频采样时钟。

8V19N880和8V19N882为DAC/ADC电路（独立和集成无线电收发器）生成多个、同步、低相位噪声 (80fs RMS) 和低杂散时钟信号，确保最佳 (A/D、D/A) 转换参数。低相位噪声时钟信号改善了无线电设备的系统特性，例如信噪比 (SNR)、误差矢量幅度 (EVM) 和最小化阻塞信号。因此，低相位噪声支持更好的接收和发射特性，并减少无线电信号干扰。

所有三个器件均可为数据采样应用中的数据转换器提供最佳ENOB（有效位数）性能。Renesas 5G无线电同步器和射频采样时钟与现有解决方案相比，具有更好的相位噪声，提高了功能灵活性，使客户能够使用1.8V电源（8V19N880和8V19N882）。8V19N882（QFN封装）是8V19N880（BGA封装）的衍生产品，I/O更少，支持比8V19N880更宽的电源电压范围。
