Renesas / Dialog AT25FF161A 16Mb SPI串行闪存
Renesas/Dialog AT25FF161A 16Mb SPI串行闪存是标准类代码和数据存储解决方案，适用于各种大容量消费类和联网应用。AT25FF161A在1.65V至3.6V的宽输入电压范围内运行现代锂电池技术。
Renesas / Dialog AT25FF161A非常适合用于将程序代码执行到位 (XiP) 或从闪存遮蔽到嵌入式或外部RAM（代码阴影）的系统。该执行允许在闪存中本地存储和更新少量数据。
特性
- 通用引脚分配和命令集
- 低睡眠功耗，用于引导加载程序任务
- 支持双IO、Quad IO和XiP操作
- 连续读取、缠绕和突发模式，用于XiP
应用
- 标准类代码和数据存储系统
- 电池供电设计
规范
- 电压范围：1.65V至3.75V
- 16Mb (2M x 8) 闪存
- 兼容串行外设接口 (SPI)
- 支持SPI模式0和3
- 支持单输入/输出操作 (1 -1 -1)
- 支持双输出运行 (1-1-2)
- 支持四路输出运行 (1-1-4)
- 支持四通道I/O操作（1-4-4）
- 支持XiP运行 (1-4-4. 0-4-4)
- 最大工作频率为133MHz，时钟到输出为8ns
- 灵活、优化的擦除架构，用于代码和数据存储应用
- 统一4K字节块擦除
- 统一32K字节块擦除
- 统一64K字节块擦除
- 全芯片擦除
- 灵活的非易失性模块保护
- 1个128字节工厂编程唯一标识符
- 3个128字节一次性可编程 (OTP) 安全寄存器
- 灵活的编程
- 字节/页面程序（1至256字节）
- 顺序程序模式功能
- 擦除程序暂停恢复
- 软件控制的复位和终止命令
- 硬件复位选项（通过保持引脚）
- JEDEC硬件复位
- 非易失性状态寄存器配置选项
- JEDEC标准制造商和器件ID读取方法
- 串行闪存可发现参数 (SFDP) 版本1.6
- 低功耗：1.65V至3.6V
- 待机电流：30µA（典型值）
- 深度掉电 (DPD) 电流：8.2µA（典型值）
- 超深度掉电 (UDPD) 电流：5nA至7nA（典型值）
- 8.3mA有源读取电流（108MHz时为1-1-1）
- 10.1mA编程电流
- 10.7mA擦除电流
- 用户可配置和自动I/O引脚驱动电平耐久性
- 100,000次编程/擦除周期
- 10,000次（-40°C至+105°C）
- 数据保留
- 20岁
- 10年（-40°C至+105°C）
- 温度范围
- -40°C至+85°C
- -40°C至+105°C
- 工业标准绿色（不含铅/不含卤化物/符合RoHS指令）封装选项
- 8引脚SOIC (150mil)
- 8引脚SOIC (208mil)
- 8焊盘WDFN (5mm x 6mm x 0.8mm)
- 8焊盘超薄DFN (2mm x 3mm x 0.6mm)
- 8焊球WLCSP（3mm x 2mm x 3mm球栅矩阵）
- 晶圆形式 (DWF) 裸片

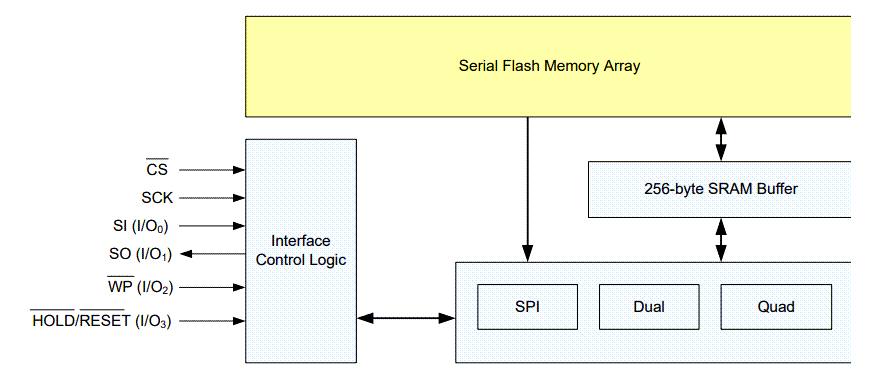

框图
