Renesas Electronics 电池管理系统
Renesas Electronics电池管理系统由诸多功能块组成，包括截止FET、电量计监控器、电池电压监控器、电池电压平衡、实时时钟(RTC)、温度监控器和状态机。功能块的分组差异很大，从提供平衡和监控并需要微控制器 (MCU) 的简单模拟前端到自主运行的独立、高度集成的解决方案。
该参考设计采用ISL94212锂离子电池管理器IC，最多可管理12节串联电池。该器件提供精确监控，设有手动、定时和自动三种电池平衡模式，具有各种系统诊断功能。BMS IC通过SPI接口与主机微控制器进行通信，并使用强大的专有双线菊花链系统与其他BMS IC器件进行通信。
特性
- 高度集成的MCU
- 支持独立和菊花链配置
- GUI提供导出选项，用于生成详细的寄存器和/或SPI通信日志文件

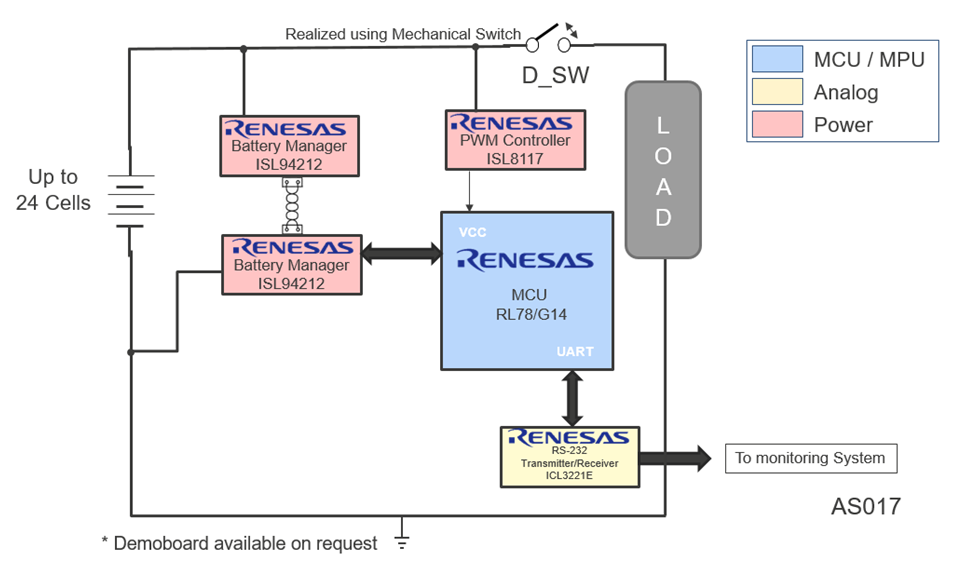

框图
特色产品
Renesas Electronics ISL8117 同步压降 PWM 控制器
同步压降控制器可生成 POL 电压轨和偏置电压轨。
Renesas Electronics RL78 16位微控制器
超低功耗MCU，具有各种强大的外设功能。
Renesas Electronics ICL3221E RS-232接口IC
符合 ElA/TIA-232 和 V.28/V.24 规范的 3.0-5.5V 供电 RS-232 发射器/接收器。
Renesas Electronics ISL94212多节锂离子电池管理器IC
执行精确的监控、电池平衡和各种系统诊断功能。
