Renesas Electronics DALI RGBWW LED驱动器
Renesas Electronics DALI RGBWW LED驱动器是一套高度集成的完整解决方案，用于驱动红色、绿色、蓝色和暖白/冷白光的五个LED灯带，每个灯的电压和电流分别高达70V和700mA，从而LED总功率达到245W。70V从24VDC输入内部升压。
数字可寻址照明接口 (DALI) 扩展用于家居和楼宇照明应用。通过DALI 2.0标准，用户可以控制多达65个灯或32组灯。该配置支持通过DALI轻松设置多个灯具的复杂色光场景。Renesas DALI RGBWW LED驱动器参考设计采用高能效LED，通常以条带形式排列。环境照明中最好采用RGB，但一般照明则需要暖白/冷白光。
Synergy S128微控制器进一步降低了BOM总数，并配有DALI 2.0的专用外设。该系统运行超过标准24VDC，提供同类最佳的电源解决方案。
特性
- RGBWW驱动器，可实现多达五个70V/700mA =245W LED~25.000流明
- 丰富的接口包括DALI 2.0接口（S128 MCU中包含的外设）、RS-485接口和可添加无线连接的PMOD适配器（例如 蓝牙或Wi-Fi）- 全部位于24VDC电源上，BOM数量少

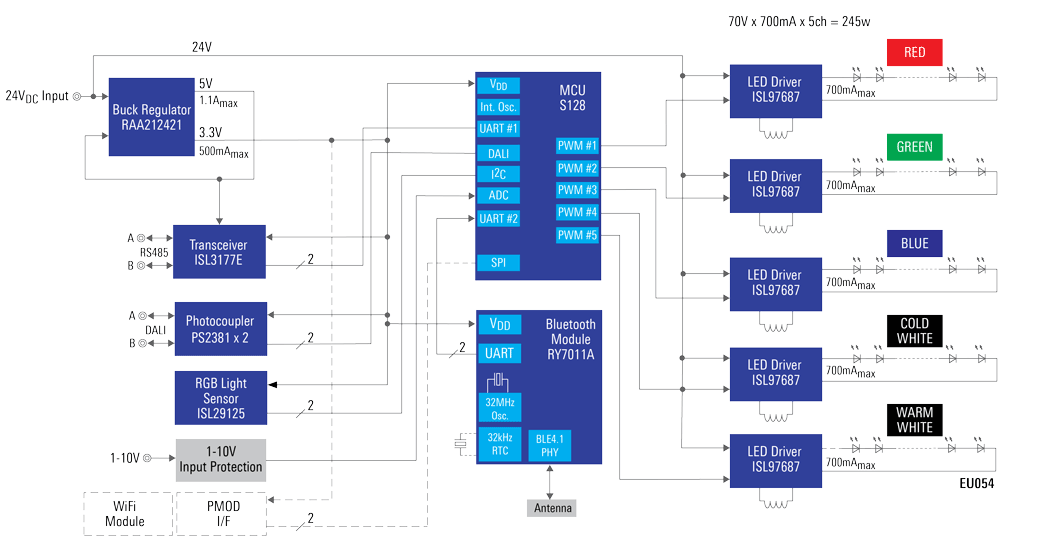

系统框图
精选产品
Renesas Electronics Synergy™平台
加快嵌入式开发，激发创新并实现差异化。
Renesas Electronics ISL317xE RS-422/RS-485接口IC
符合RS-485和RS-422平衡通信标准的3.3V单电源收发器。
Renesas Electronics RL78/G1D蓝牙®低功耗MCU
在4.3mA射频电流和3.5mA射频接收电流下具有低电流消耗。
Renesas Electronics ISL97687四通道LED驱动器
支持四个LED电流通道，用于显示器和电视LCD背光应用。
发布日期: 2020-08-18
| 更新日期: 2022-03-11
