Renesas / Dialog DA14533蓝牙5.3片上系统
Renesas/Dialog DA14533蓝牙5.3片上系统 (SoC) 集成了2.4GHz收发器和Arm® Cortex®-M0+微控制器。该SoC最多支持3个低功耗蓝牙 (BLE) 连接。DA14533 SoC具有64kB RAM、12kB OTP和160kB ROM、集成低IQ 降压式转换器、无时钟休眠模式，采用单32MHz晶体运行。该SoC可直接与纽扣电池配合使用，包括内置AES加密/解密、TRNG、调试和固件安全功能。DA14533 SoC符合AEC-Q100 2级标准。典型应用包括轮胎气压监测系统 (TPMS)、仪表盘、车载诊断系统 (OBD)、车载信息系统、工业自动化和电池管理系统 (BMS)。
特性
- 16MHz 32位Arm Cortex M0+处理
- 符合汽车类AEC-Q100 2级标准
- 功耗低，可延长电池使用寿命：
- 集成低IQ降压DCDC转换器
- 可直接与碱性、氧化银等（单节）纽扣电池配合使用
- 内置AES加密/解密、TRNG、调试和FW安全功能
- 所需外部元件更少，BOM成本更低：
- 仅需6个外部无源器件
- 外部SPI闪存
- 真正单XTAL运行
- 可湿性侧翼FCGQFN 22引脚，3.5mm x 3.5mm，尺寸为其他解决方案的一半外部SPI闪存
应用
- 胎压监测 (TPMS)
- 工业自动化
- 器械控制台
- 板载诊断 (OBD)
- 远程信息处理系统
- 电池管理系统 (BMS)
- 资产跟踪
- 汽车门禁/无钥匙进入/被动启动 (PEPS)

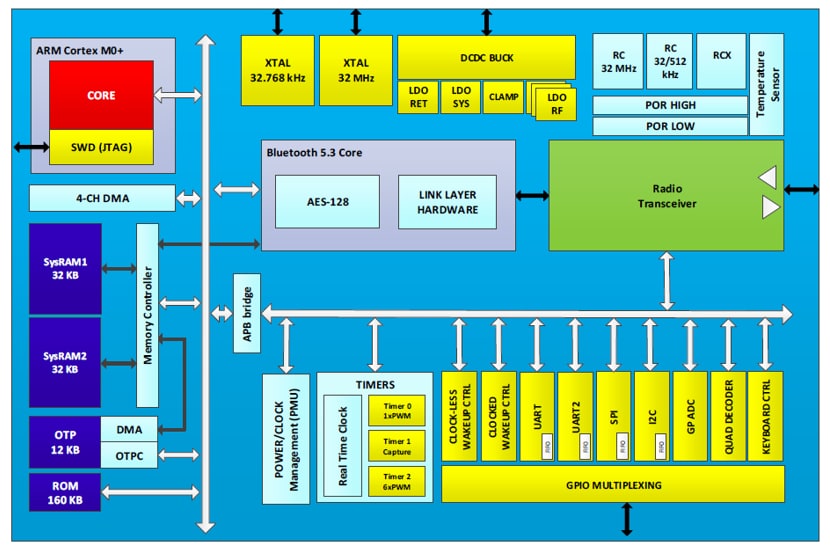

框图

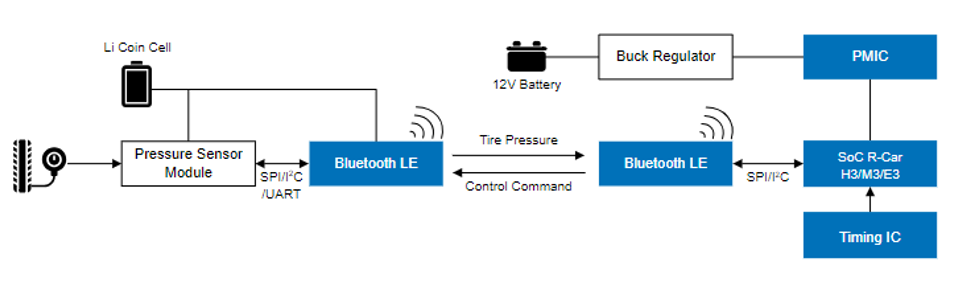

典型应用电路图
资源
开发工具
Renesas / Dialog DA14533开发工具
包括主板、power profiler板以及带DA14533和闪存IC的可拆卸子板。
