Renesas Electronics EK-RA2E2评估套件

Renesas Electronics EK-RA2E2评估套件支持用户评估RA2E2 MCU的特性。EK-RA2E2可以搭配Renesas的Flexible Software Package (FSP) 和e2 studio IDE开发嵌入式系统应用。Renesas Electronics EK-RA2E2评估套件具有丰富的板载特性，可搭配各种常见的生态系统附加组件使用。

特性

  • MCU原生引脚访问
    • R7FA2E2A72DNK MCU
    • 48MHz Arm Cortex®-M23内核
    • 62KB代码闪存，8KB SRAM
    • 24引脚HWQFN封装
    • 通过便于原型设计的公头接头访问原生引脚
    • MCU电流测量点
  • 生态系统和系统控制访问
    • 多个5V输入源
      • USB（调试）
      • 外部电源
    • 调试模式
      • 板载调试 (SWD)
      • 输入调试（ETM、SWD和JTAG）
      • 输出调试 (SWD)
    • 用户LED和按钮
      • 三个用户LED（红色、蓝色、绿色）
      • 电源LED（白色）指示稳压电源的可用性
      • 调试LED（黄色）指示调试连接
      • 两个用户按钮
      • 一个复位按钮
    • 五个最受欢迎的生态系统扩展
      • MikroElektronika™ mikroBUS连接器
      • SparkFun® Qwiic®连接器
      • 两个SeeedGrove®系统（I2C和模拟）连接器
      • 两个Digilent Pmod™（SPI和UART）连接器
      • Arduino™ (Uno R3) 连接器
    • MCU启动配置

套件内容

  • EK-RA2E2板
  • Micro USB设备电缆（type-A公头转micro-B公头）

必要设备

  • 软件要求
    • Windows® 10操作系统
    • SEGGER J-Link® USB串行驱动器
    • SEGGER J-Link实时传输 (RTT) 观察器、虚拟终端仿真应用
  • 硬件要求
    • EK-RA2E2板
    • Micro USB设备电缆
    • 一台PC，至少有1个USB端口

相关产品

Renesas Electronics RA2E2 32位微控制器组

采用基于Armv8-M架构的ARM Cortex-M23内核，具有同类最佳的功率性能。

Learn More关于Renesas Electronics RA2E2 32位微控制器组 View Products与Renesas Electronics RA2E2 32位微控制器组相关

Renesas Electronics RA系列微控制器评估套件

基于RA系列Arm® Cortex®微控制器的演示和开发工具。

Learn More关于Renesas Electronics RA系列微控制器评估套件 View Products与Renesas Electronics RA系列微控制器评估套件相关

其他资源

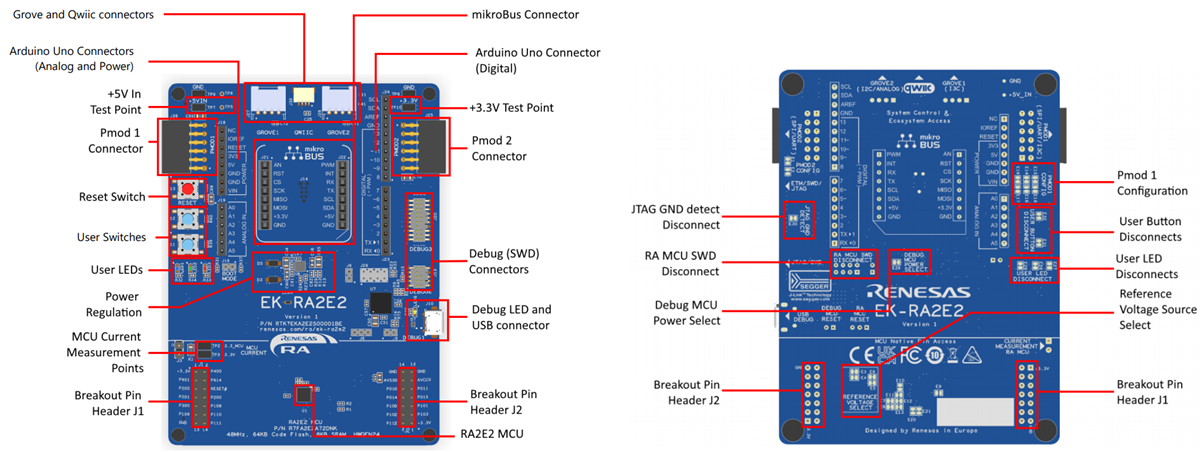

概述

Renesas Electronics EK-RA2E2评估套件

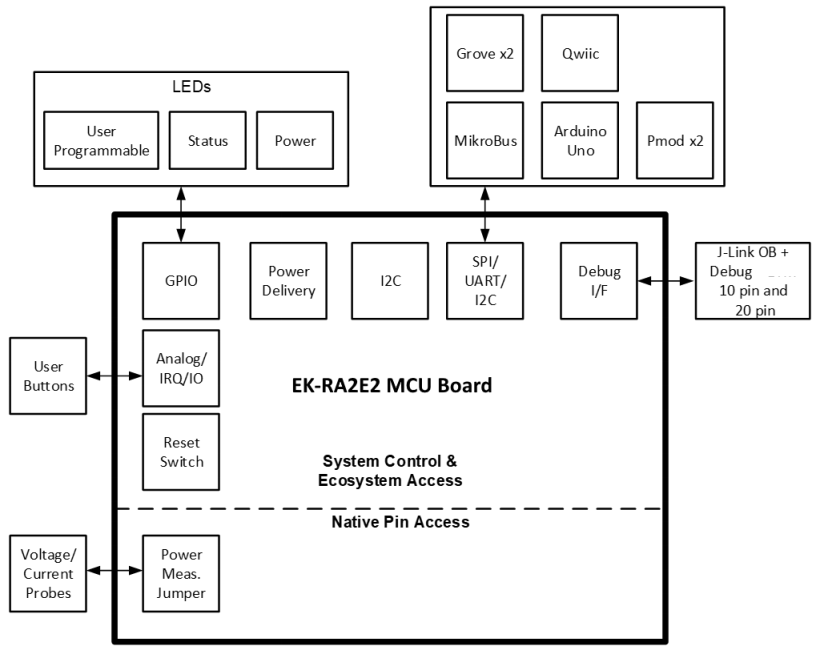

框图

框图 - Renesas Electronics EK-RA2E2评估套件
发布日期: 2021-10-11 | 更新日期: 2022-03-11
