Renesas Electronics ICL3221E RS-232接口IC

Renesas Electronics ICL3221E RS-232接口IC是3.0V至5.5V供电的RS-232发射器/接收器，即使在VCC=3.0V时也符合ElA/TIA-232和V.28/V.24规范。此外，这些设备还在发射器输出和接收器输入（RS-232引脚）上提供±15kV ESD保护（IEC61000-4-2 气隙和人体模型）。

ICL3221E具有自动断电功能，可以关断片上电源和驱动器电路。当连接的外设设备关闭或RS-232电缆断开时，就会断电，从而在不改变硬件或操作系统的情况下自动降低系统功耗。当对任何接收器输入施加有效的RS-232电压时，这些器件会再次上电。

特性

  • RS-232 I/O引脚ESD保护至±15kV (IEC61000)
  • 直接替代MAX3221E
  • 低功耗、引脚兼容升级
  • RS-232兼容VCC=2.7V
  • 符合EIA/TIA-232和V.28/V.24规范（3V时）
  • 无闭锁
  • 片上电压转换器在VCC=3.3V时仅需四个外部0.1µF电容器
  • 手动和自动断电特性
  • 接收器滞后，用于改进抑制噪声
  • 保证的最低数据速率：250kbps
  • 宽电源电压范围：+3V至+5.5V单电源
  • 掉电状态下电源电流低至1µA
  • 无铅（符合RoHS指令）

应用

  • 任何需要RS-232通信端口的系统
  • 电池供电、手持式和便携式设备
  • 便携式电脑和笔记本电脑
  • 调制解调器、打印机和其他外围设备
  • 数码相机
  • 蜂窝/移动电话

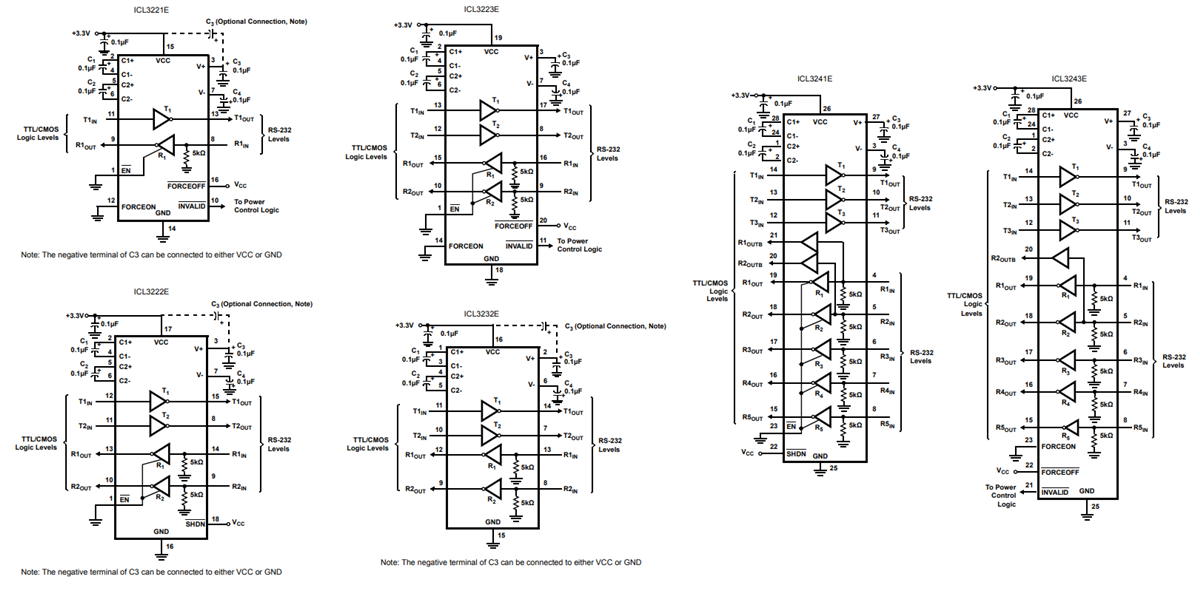

典型工作电路

应用电路图 - Renesas Electronics ICL3221E RS-232接口IC
