Renesas Electronics ISL3179E/ISL3180E RS-485/RS-422收发器

Renesas ISL3179E/ISL3180E高ESD保护RS-485/RS-422收发器是3.3V供电的单收发器，符合平衡通信的RS-485和RS-422标准。每个收发器均具有低总线电流（+220μA/-150μA)，因此可为RS-485总线提供 “1/5单位负载” 。如此一来，在不违反RS-485规范负载限制（最大32单位负载）和不使用中继器的情况下，网络上最多可连接160台收发器。

接收器 (Rx) 输入采用“完全故障安全”设计，如果Rx输入悬空、短路或端接但未驱动，则可确保逻辑高Rx输出。ISL3180E配置用于全双工应用。ISL3179E半双工版本可对Rx输入和Tx输出进行多路复用，让收发器在8 LD封装中具有输出禁用功能。热插拔电路可确保在电源稳定时Tx和Rx输出保持高阻态。

特性

  • RS-485 I/O引脚上的高ESD保护能力
    • ISL3179E：±16.5kV IEC61000
    • ISL3180E：±12 kV HBM
  • 所有其他引脚上>9kV的3类HBM电平（ISL3179E）
  • 指定工作温度：+125 °C
  • 数据传输速率：高达40Mbps
  • 5 V容差逻辑输入
  • 1/5单位负载，总线上多达160个器件
  • 完全故障安全（开路、短路、端接/未驱动）接收器
  • 热插拔 - 上电时Tx和Rx输出保持三态
  • 低静态电流：4mA（最大值）
  • 低电流关断模式：1μA（最大值）
  • 共模输入电压范围：-7V至+12V
  • 三态Rx和Tx输出
  • Tx/Rx传播延迟：16/16.5ns（最大值）；偏移：1.5ns（最大值）
  • 采用+3.3V单电源供电（10％容差）
  • 用于驱动器过载保护的电流限制和热关断
  • 无铅（符合RoHS指令）

应用

  • 电机控制器/位置编码器系统
  • 工厂自动化
  • 现场总线网络
  • 安全网络
  • 建筑环境控制系统
  • 工业/过程控制网络

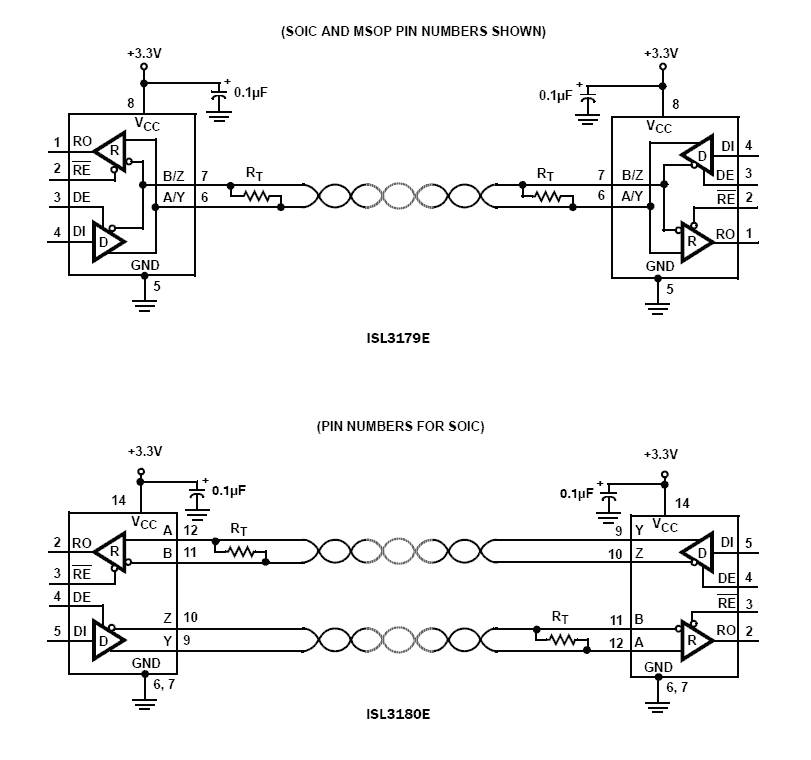

框图

框图 - Renesas Electronics ISL3179E/ISL3180E RS-485/RS-422收发器
