Renesas Electronics ISL9241EVAL1Z评估板
Renesas Electronics ISL9241EVAL1Z评估板设计用于演示ISL9241降压-升压电池充电器的性能。该评估板可演示ISL9241充电器的大部分特性。其中包括可调输出电压、On-The-Go (OTG) 模式、针对电量耗尽电池的涓流充电模式，以及降压、升压和降压-升压模式下的系统电源监控器。ISL9241降压-升压可配置电池充电器支持窄电压直接充电 (NVDC) 和混合功率降压-升压（HPBB/旁路）充电。该充电器可通过固件控制，从而以混合功率降压-升压或旁路模式运行。
特性
- 降压-升压NVDC和HPBB充电器，用于2、3、4节锂离子电池
- 自主终止充电 (EOC) 选项
- 系统电源监控PSYS输出
- PROCHOT#开漏输出
- 允许对电量耗尽的电池进行涓流充电
- 补充电源（Intel VMIN主动保护）
- Turbo模式下的理想二极管控制
- 电池逆向降压、升压和升降压操作
- 提供二级适配器电流限值
- 电池输送模式选项
- SMBus和自动递增I2C兼容
规范
- 输入电压范围：3.8V至24V
- 输出电压：3.9V至18.304V
- Icharge：6A（最大值）

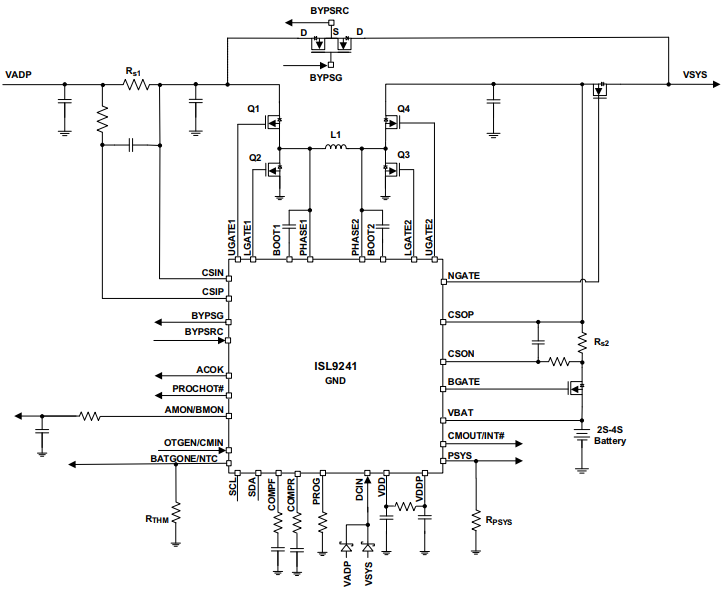

ISL9241EVAL1Z框图
相关产品
Renesas Electronics ISL9241降压-升压可配置电池充电器
支持窄电压直接充电 (NVDC) 和混合功率降压-升压充电。
