Renesas Electronics MCK-RA8T2灵活电机控制套件
Renesas Electronics MCK-RA8T2灵活电机控制套件是一款全面的开发平台，旨在简化电机控制应用的开发。 该套件包含CPU板、逆变器板、通信板和BLDC电机，具备即用型硬件设置。MCK-RA8T2具有板载调试器，可通过PC连接对RA8T2 MCU进行直接MRAM编程，从而允许用户快速负载和测试示例程序。此 Renesas 套件支持高级电机控制功能，如一至三个分流电流检测、过电流检测和短路预防，确保了稳健且安全的运行。
MCK-RA8T2套件能力控制最多两个电机（使用附加逆变器板）并集成对EtherCAT从属通信的支持，非常适合工业和自动化应用。USB供电操作增加了便利性，而所包含的Renesas Motor Workbench工具通过直观的参数调整和实时分析提高了开发效率。开发人员还可以利用Renesas提供的丰富示例代码和应用说明库，这些代码和说明可以在RA8T2 MCU上无缝运行，用于快速原型设计和评估。
特性
- 包括CPU板、逆变器板、通信板和BLDC电机
- 集成了用于RA8T2 MRAM编程的板载调试器，使用户能够通过连接到PC机将示例程序写入MCU
- 支持1x至3x分流电流检测、过电流检测和短路预防功能
- 最多可控制2台电机（需要额外的逆变器板）
- EtherCAT从站控制器现已上市
- 支持USB供电操作
- 支持电机控制开发支持工具“Renesas Motor Workbench”，可直观地设置和调整电机控制参数，并进行实时分析，提高客户的开发效率
- Renesas提供的各种示例代码和应用说明，只需将它们写入RA8T2即可运行
应用
- AC驱动、不带绝对式编码器的AC伺服器、机器人和执行器
- PLC、电源逆变器和泵
- 电机网络通信模块
- 高端智能电器，如感应加热和洗碗机
- 电机预测性维护
- 工业传感器
相关MCU
Renesas Electronics RA8T2电机控制微控制器
主要用于需要高控制精度的工业应用。
CPU板布局
逆变器板布局
通信板布局

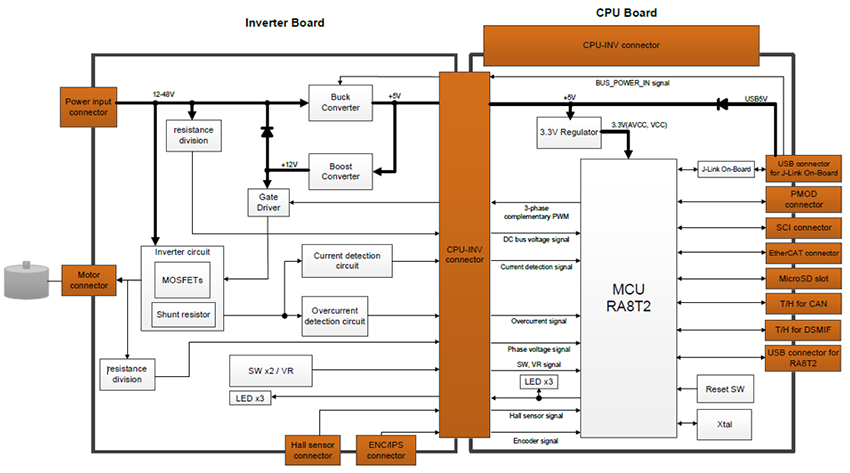

方框图
发布日期: 2025-09-05
| 更新日期: 2025-10-15
