Renesas Electronics PTX130R多协议NFC Forum兼容读卡器

Renesas Electronics PTX130R多协议NFC Forum兼容读卡器集成度高，用于与更高的关键性能参数（如输出功率和RX灵敏度 (-80dBc) ）进行非接触式通信。PTX130R具有针对Android™工作环境的本机支持。该器件非常适合用于为围绕触摸屏显示屏构建的嵌入式计算系统添加NFC通信功能。

Renesas PTX130R多协议NFC Forum兼容读卡器提供模块化软控制器架构，将NFC功能集成到分离堆栈解决方案中。该解决方案提供在片上HW加速器上运行的时间关键型操作，而NFC逻辑的其余部分则位于主机控制器中，用于POS、IOT读卡器和Android设备等应用。

特性

  • 高效的功率传输，具有精确的射频载波数字可编程性和调制形状
  • 由于正波输出驱动器和直接天线连接 (DiRAC) ， 不再需要EMC滤波器
  • 得益于DiRAC，RX灵敏度为-80dBc，具有满量程动态范围
  • SDK由集成在分离堆栈架构中的FW和SW组成，通过主机处理器具有PTX130R固件更新功能：
    • 在主机架构上运行的模块化SW堆栈
    • 在片上MCU上运行的集成FW，用于支持时间关键型运算SD，用于Android™集成
  • 小数N PLL，支持13.15MHz至52MHz范围内的任何参考输入时钟频率
  • 低功耗卡检测 (LPCD)
  • 符合EMVCo® 3.0/3.1 PCD L1标准
  • ISO/IEC14443-A读卡器模式，高达848kBit/s
  • ISO/IEC14443-B读卡器模式，高达848kBit/s
  • NFC Forum读卡器模式
  • 支持读取NFC标签2、3、4A/4B和5型
  • FeliCa读卡器模式212kBit/s和424kBit/s
  • ISO/IEC 15693读卡器模式
  • NFC Forum P2P无源启动器
  • NFC仿真卡模式，用于标签4A型 (106kbit/s)
  • 低功耗现场检测 (LPFD)
  • 可编程GPIO
  • 支持的主机接口包括I2C、SPI、UART

应用

  • 单板计算机
  • 高性能HMI系统
  • 基于Android™的设备
  • PoS
  • 身份验证
  • 品牌保护
  • ID读卡器
  • 公共交通通行证读卡器
  • PDA

其他资源

框图

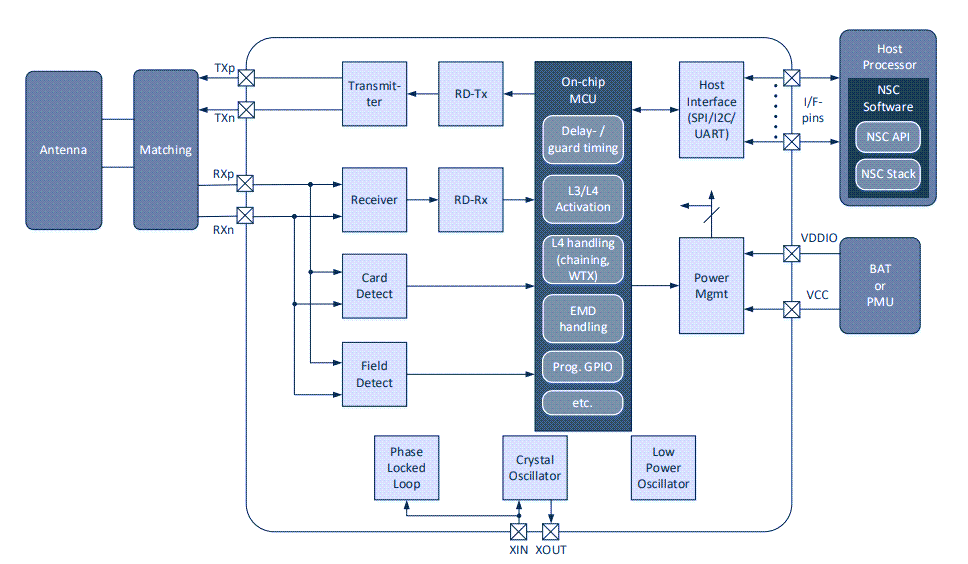

框图 - Renesas Electronics PTX130R多协议NFC Forum兼容读卡器

视频

发布日期: 2023-11-28 | 更新日期: 2023-12-08
