Renesas Electronics FPB-RA4E1快速原型设计板
Renesas Electronics FPB-RA4E1快速原型设计板是一款用于RA4E1 32位微控制器组的演示和开发平台。RA4E1 MCU将高性能100MHz Arm® Cortex®-M33内核与超低有源功耗结合在一起。这些MCU具有高达512KB代码闪存（带背景操作）、8KB数据闪存以及128KB SRAM（带奇偶校验）。这些高度集成的器件包括各种连接选项，包括USB 2.0全速、SPI和四通道SPI、I2C以及CAN2.0B。RA4E1 MCU还具有Arm TrustZone®安防和安全特性以及12位模数转换器 (ADC12) 和12位数模转换器 (DAC12)。
Renesas Electronics FPB-RA4E1快速原型设计板包括预先安装的RA4E1 MCU、可连接PC的USB接口、板载调试器以及用于扩展选项的连接。用户可以通过Flexible Software Package (FSP) 开发嵌入式系统应用。
特性
- 预装有R7FA4E10D2CFM MCU，采用LFQFP-64封装
- 512KB ROM、128KB RAM、8KB数据闪存
- 用于调试和电源的Micro-B USB连接器
- 2引脚外部电源接头
- Arduino™ Uno R3兼容扩展连接器
- 2个Pmod™连接器
- 复位开关
- 用户开关
- 1个绿色电源指示灯LED
- 1个橙色调试/电源LED指示灯
- 2个绿色用户LED灯
- 55mm x 95mm PCB
灵活软件包
凭借Renesas Electronics RA灵活软件包 (FSP)，能够以快速、多样的方式使用Renesas RA系列Arm微控制器构建安全的联网IoT设备。FSP提供生产就绪型外设驱动器、FreeRTOS和中间件堆栈，以利用FSP生态系统。
支持的设备
Renesas Electronics RA4E1 32位微控制器组
将高性能100MHz Arm® Cortex®-M33内核与超低有功功耗相结
相关开发工具
Renesas Electronics RA系列微控制器评估套件
基于RA系列Arm® Cortex®微控制器的演示和开发工具。
板布局
Arduino接口

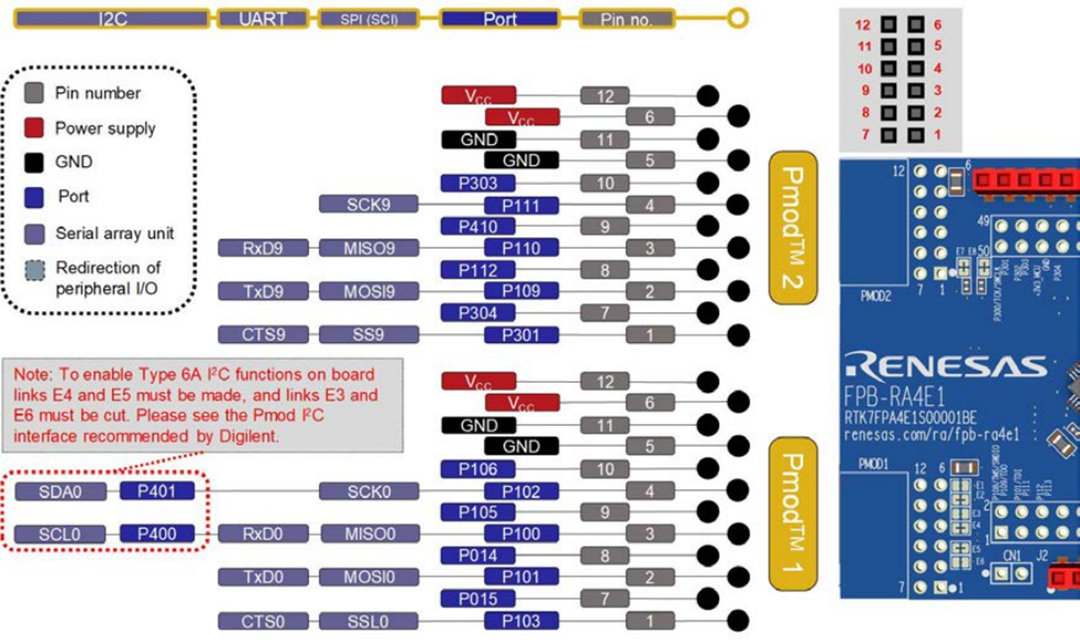

Pmod接口
发布日期: 2021-09-20
| 更新日期: 2022-08-04
