Renesas Electronics RA8D2微控制器
Renesas Electronics RA8D2微控制器采用Arm® Cortex®-M85和-M33内核，可提供高达7300 CoreMark的突破性性能，并具备完全确定性、低延迟的实时运行能力，能够满足最严苛的应用需求。RA8D2是RA8系列第二代产品，是一款超高性能、通用型图形MCU。RA8D2基于22nmULL进程，可在CM85芯体上将性能提高1GHz量级，在CM33芯体上将性能提高250MHz。
Renesas RA8D2微控制器提供单核和双核选项，并配备专属功能集，可满足各类计算密集型应用的广泛需求。MCU集成了嵌入式MRAM，相比闪存技术，MRAM有许多优势，包括高耐用性和数据保留性、更快的写入速度、无需擦除操作、支持字节级寻址以及更低的漏电流和制造成本。
RA8D2集成了图形外设，例如带有并行RGB和MIPI DSI接口的高分辨率图形LCD控制器，以及2D图形绘制引擎。高集成度的MCU具有大容量内存和灵活的外部存储器接口，可实现高性能图形应用。16位并行和MIPI CSI-2相机接口用于从相机传感器获取图像和视频数据。PDM和SSI接口支持音频和语音AI应用。提供多种连接功能，可用于通信，例如千兆以太网、TSN开关、八通道SPI、USB和CAN-FD接口。
RA8D2配备带有RGB i/f、2D图形引擎、MIPI-DSI/CSI2和CEU相机接口的GLCDC。RA8D2提供224引脚和289引脚BGA封装。
特性
- 1GHz ARM Cortex-M85搭载Helium™ (6.39CM/MHz) 及250MHz Cortex-M33
- 8MB/4MB闪存、1MB/512KB MRAM及2MB SRAM
- TCM（CM85 为 256 KB，CM33 为 128 KB），64 KB I/D 缓存
- GLCDC配备RGB接口、2D图形引擎、MIPI-DSI/CSI2、CEU相机接口
- 高级安全；224引脚和289引脚BGA封装
- 16位A/D转换器，12位D/A转换器，温度传感器，高速比较器
- 高级PWM定时器、支持TSN/DLR的千兆位以太网MAC、两端口TSN开关
- USB 2.0 FS、CAN FD、PDM、I2S、I2C/I3C、OSPI、外部存储器总线
应用
- 工业自动化：工业逆变器、工业HMI、资产跟踪
- 消费电子：视频门铃、智能恒温器、智能音箱、图形计算器、可穿戴设备
- 家庭和楼宇自动化：带显示器的安全面板、带显示器的家庭集线器/网关、占用传感器
- 带有显示器的家用电器：咖啡机、冰箱、烤箱/抽油烟机、洗衣机
- 医疗：病人监护仪、CPAP机器、呼吸机
- 办公室自动化：指纹扫描仪、条形码阅读器、带有显示器的办公室打印机
- 智能城市：交通管理、停车管理

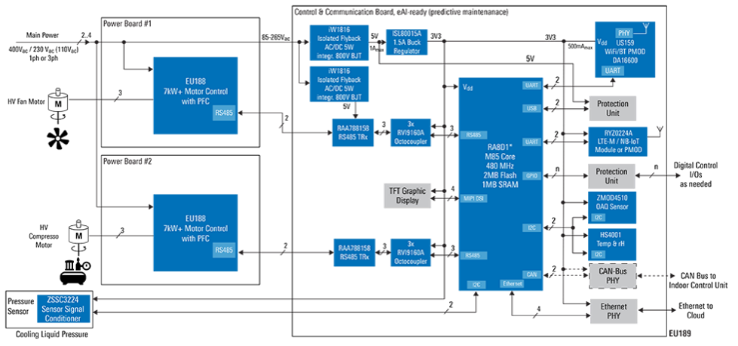

应用电路

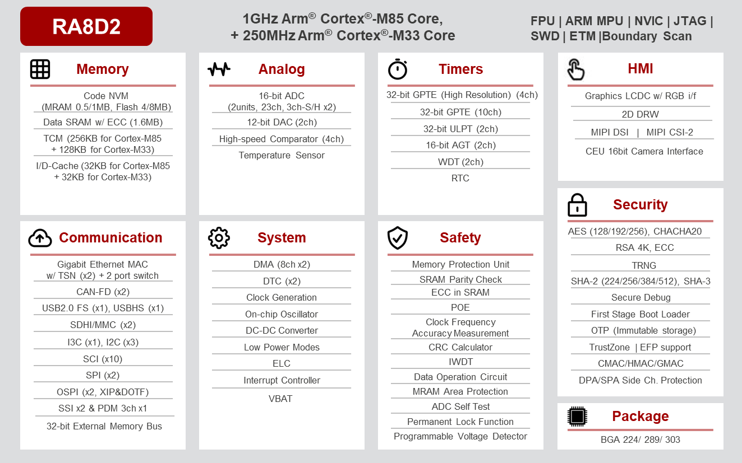

方框图
