Renesas Electronics RAJ240055 R-BMS F评估套件
Renesas Electronics RAJ240055 R-BMS F评估套件是一套2至4S电池（约8V至16V）的解决方案，专为小型真空吸尘器、机器人吸尘器、消费电子和医疗设备而设计。该套件采用RAJ240055锂离子电池FGIC，这是一款2至4节锂离子电池电量表IC，其在单个封装中合装了单独的MCU和AFE模块，来实现各种电池保护和管理工作。
Renesas RAJ240055 R-BMS F评估套件设有评估模块 (RTK0EF0163DK02BU)、USB系统管理总线 (SMBus) 和接口适配器，用于评估采用RAJ240055锂离子电池电量计IC (FGIC) 的电池管理系统。此外，该套件还包括R-BMS F固件，这是一款固定且易于使用的软件，无需额外开发，并具有用户可配置设置来指定器件的不同阈值。该评估套件支持从评估无缝转换到客户认证，无需固件开发。
特性
- 用于采用2至4节锂离子电池的RAJ240055完整评估系统
- 经过优化的电路模块，适用于2节至4节电池的配置，可实现快速设置
- SMBus I/F通信
- 内置电阻器电池模拟器，可实现快速设置和最小的电线连接
- 基于GUI的PC配置软件
应用
- 便携式电源系统
- 手持式电子设备
- 吸尘器
- 工业
套件内容
- 用于评估采用RAJ240055 FGIC的R-BMS F的EVM
- USB SMBus接口适配器
- USB电缆，用于将SMBus I/F连接到PC
- 串行电缆，用于将SMBus I/F连接到EVM
套件
Renesas Electronics RAJ240090/100 R-BMS F评估套件
RAJ240100和RAJ240090锂离子电池FGIC操作的3至10S电池（约12V至40V）的解决方案。

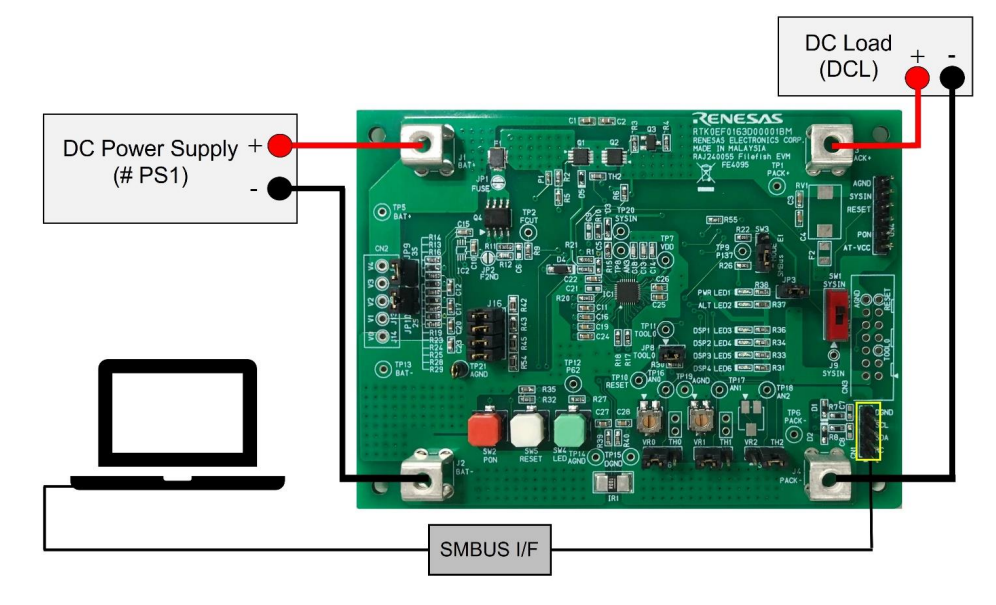

使用负载电流进行评估
布局
