Renesas Electronics RC22514A FemtoClock™ 2时钟发生器
Renesas Electronics RC22514A FemtoClock™ 2时钟合成器设计用于放在PHY、开关、ASIC或FPGA旁边（需要几个基准时钟，抖动性能低于100fs（最大值））。Renesas RC22514A根据内部晶体参考源，既可用作频率合成器在本地生成参考时钟，也可用作DCO实现频率裕度调节或OTN时钟应用。Renesas RC22514A属于Renesas高性能FemtoClock2系列的一部分。
特性
- 抖动低于100fs RMS（最大值）(10kHz至20MHz)
- PLL内核由小数反馈模拟PLL (APLL) 组成
- 采用集成式78.125MHz晶体工作
- APLL频率与输入/晶体频率无关
- 用作频率合成器或数控振荡器 (DCO)
- DCO具有<1ppb调谐粒度
- 支持高达1MHz I2C或高达20MHz SPI串行处理器端口
- 可通过具有多达四种不同配置的内部客户可定义一次性可编程 (OTP) 存储器在重置后自动配置
- 可编程状态输出
- 4路差分/8路LVCMOS输出
- 10MHz至1GHz之间的任何频率（LVCMOS为180MHZ）
- 可编程输出缓冲器支持HCSL（直流耦合）、LVDS/LVPECL/CML（交流耦合）或两个LVCMOS
- 差分输出摆幅可在400mV至800mV范围内选择
- 具有可编程效果的输出使能输入
- 4mm x 4mm 28-VFQFPN封装
应用
- 参考时钟发生器，用于100Gbps/400Gbps PHY或开关
- 可调OTN时钟参考，用于OTU3/OTU4绘图仪
- 参考时钟，用于可编程光纤模块

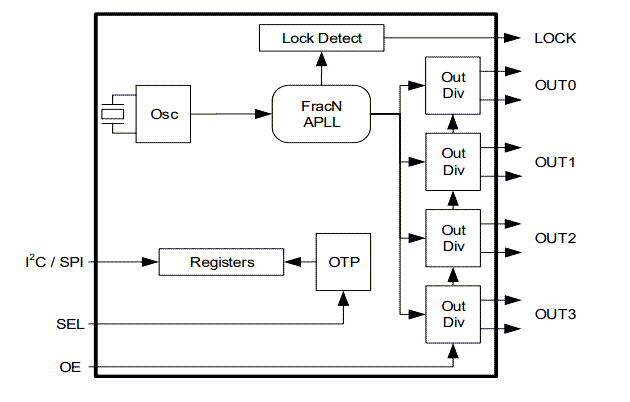

框图
相关套件
Renesas Electronics RC32514A-EVK FemtoClock™ 2评估套件
套件基于RC32514A和RC22514A。
