Renesas Electronics RL78/G1P 16位单芯片MCU

Renesas Electronics RL78/G1P 16位单芯片微控制器设有一个10位数模转换器（带通用RL78系列）和一个12位模数转换器。Renesas Electronics RL78/G1P MCU提供了真正的66µA/MHz低功耗平台（LVD为0.31uA），适合用于通用和传感器控制应用。

RL78/G1P微控制器的其他特性包括2.7V至3.6V工作电压、低引脚数（24个或32个引脚）、小ROM容量 (16kB) 以及高性能、12位A/D和10位D/A转换器模拟电路。

RL78/G1P 16位单芯片MCU采用LQFP-32和HWQFN-24封装。该MCU可用于各种应用，包括光收发器和传感器应用。

特性

  • 最短指令执行时间可以从高速（0.03125μs，32MHz运行时，高速片上振荡器）改为低速（1μs，1MHz运行时，高速片上振荡器）
  • 8位 x 32个寄存器（8位 x 8个寄存器 x 4组）通用寄存器
  • 16KB ROM、1.5KB RAM、2KB数据闪存
  • 高速片上振荡器
    • 从32MHz（典型值）、24MHz（典型值）、16MHz（典型值）、12MHz（典型值）、8MHz（典型值）、6MHz（典型值）、4MHz（典型值）、3MHz（典型值）、2MHz（典型值）和1MHz（典型值）中选择
  • 片上单电源闪存（禁止块擦除/写入功能）
  • 自编程
  • 片上调试功能
  • 片上上电复位 (POR) 电路和电压检测器 (LVD)
  • 片上看门狗定时器（搭配专用的低速片上振荡器使用）
  • 片上时钟输出/蜂鸣器输出控制器
  • 片上BCD调整
  • 26或28（2个N通道开漏）I/O端口
  • 计时器
    • 4通道16位计时器TAU
    • 1通道看门狗定时器
  • 串行接口
    • 1通道CSI
    • 1通道UART
    • 1通道（2个从地址）I2C
  • 6通道或8通道8/12位分辨率模数转换器（VDD =2.7V至3.6V）
  • 待机功能：HALT、STOP、SNOOZE模式
  • 片上10位数模转换器
  • 2通道DMA控制器
  • 片上事件链接控制器 (ELC)
  • 电源电压：VDD =2.7V至3.6V
  • 环境工作温度范围：TA =-40°C至+85°C
  • （消费类应用 - A、工业应用 - D）

应用

  • 家用电器
  • 医疗保健
  • 安全
  • 能源管理

相关产品

Renesas Electronics RL78/G1P快速原型设计板

设计采用RL78/G1P 16位微控制器，专门用于应用原型设计。

Learn More关于Renesas Electronics RL78/G1P快速原型设计板 View Products与Renesas Electronics RL78/G1P快速原型设计板相关

Renesas Electronics RL78 16位微控制器

超低功耗MCU，具有各种强大的外设功能。

Learn More关于Renesas Electronics RL78 16位微控制器 View Products与Renesas Electronics RL78 16位微控制器相关

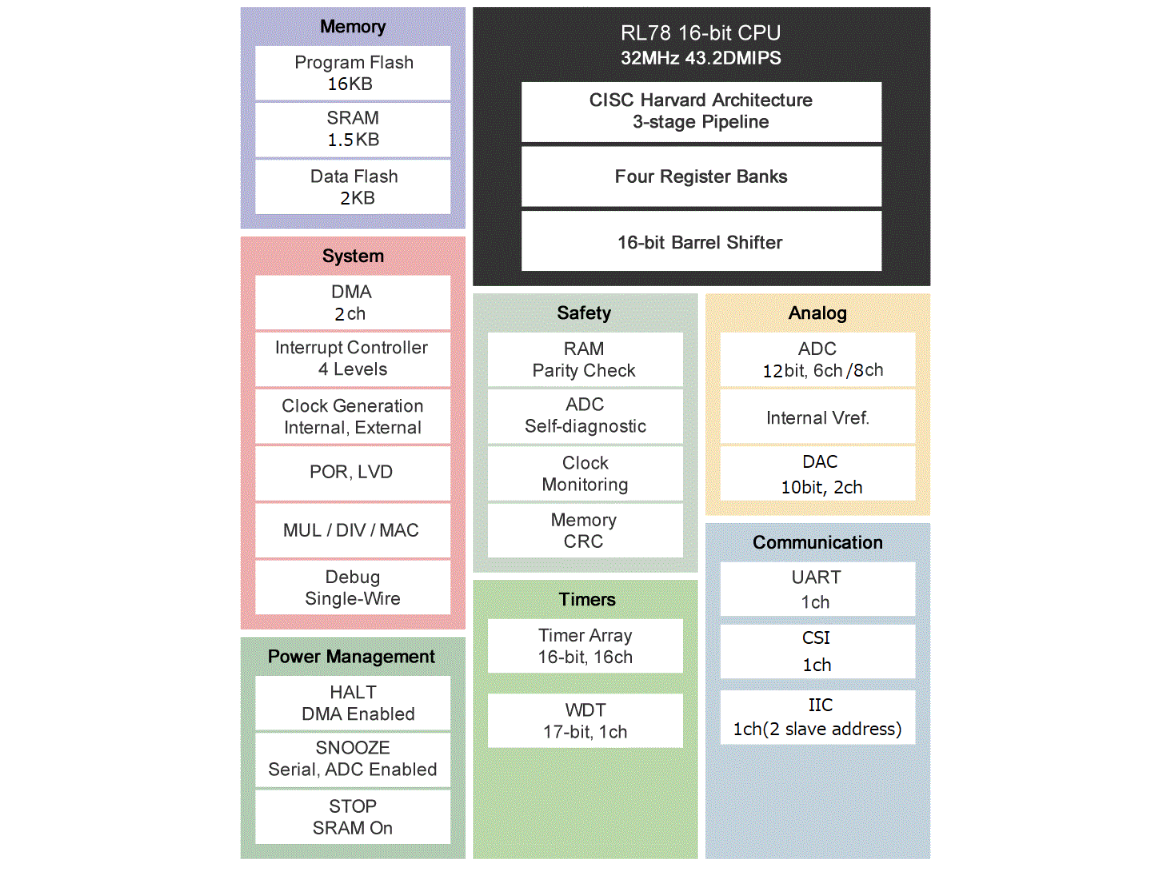

框图

框图 - Renesas Electronics RL78/G1P 16位单芯片MCU
