Renesas Electronics SLG59H1405V高压GreenFET负载开关
Renesas Electronics SLG59H1405V高压GreenFET负载开关设计用于5V/12V手动切换电源多路复用器应用。SLG59H1405V具有一个3A和一个1.25A额定负载开关，非常适合具有多个电源的各种系统。Renesas SLG59H1405V高压GreenFET负载开关提供手动选择、无缝电源输入转换以及多种保护选项。
特性
- 带公共输出的5V/3A和12V/1.25A负载开关
- 宽工作输入电压范围，VIN1 ：4V至5.5V，VIN2 ：4V至13.2V。
- 低典型导通电阻（通道1为40mΩ，通道2为67mΩ）
- 切换期间理想的二极管行为
- 真正反向电流阻断
- 单独通道启用控制
- 输入欠压闭锁
- 输入过压保护
- 过热保护
- 每个通道均配备电阻可调有源电流限制保护
- 内部短路电流限制
- 开漏故障标志输出
- 关断和切换时输出放电
- 稳健的ESD能力
- 2kV HBM和1kV CDM
- 根据IEC 61000-4-2标准，经过8kV空气放电和4kV接触放电测试
- 2.0mm x 2.5mm、0.5mm脚距、12L FC-QFN封装
- 无铅/无卤/符合RoHS指令
应用
- 电源轨切换
- 消费类电子产品
- 智能家居电器
- 计算和网络
- 便携式设备
相关评估板
Renesas Electronics SLG59H1405V-EVB评估板
旨在轻松演示SLG59H1405V的功能和多功能性。
框图

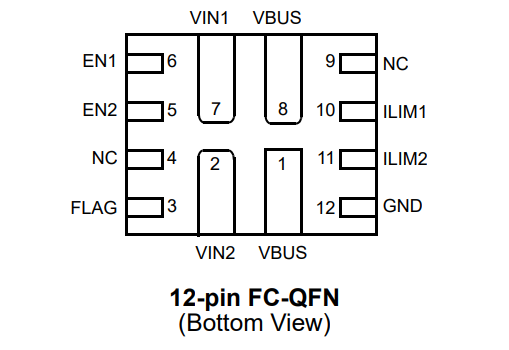

引脚配置
发布日期: 2023-07-12
| 更新日期: 2023-08-01
