Renesas Electronics 智能咖啡机
Renesas Electronics智能咖啡机解决方案基于RA4 MCU系列，支持以极少元件设计咖啡机。该微处理器具有集成的电容式触摸感应单元 (CTSU)、12位ADC、显示屏和具有高性能系统控制功能的USB、自动检测功能、人机界面 (HMI) 以及触摸控制功能。触摸算法可实现触摸控制和自动水位检测，因此可以同时使用。结合Renesas流量传感器后，可自动控制咖啡流量。
特性
- MCU (RA4M1)
- 高效48MHz ARM® Cortex®-M4内核
- 256KB代码闪存
- 32KB SRAM
- 分段式LCD控制器
- 电容式触摸感应单元
- USB 2.0全速模块
- 14位模数转换器
- 12位数模转换器
- 安保和安全特性
- 电源 (ISL85403)
- 集成高侧MOSFET，用于同步降压或升压降压转换器
- 宽输入电压范围：3V至40V
- 能够提供2.5A输出电流
- 模拟 (ISL28130)
- 单通道、微功耗、低失调漂移运算放大器，针对1.8V至5.5V的单电源和双电源供电进行了优化。
- 模拟 (FS1012)
- 强大的“固态”隔离技术、在低流量和压差水平下灵敏度高、毫伏级输出。

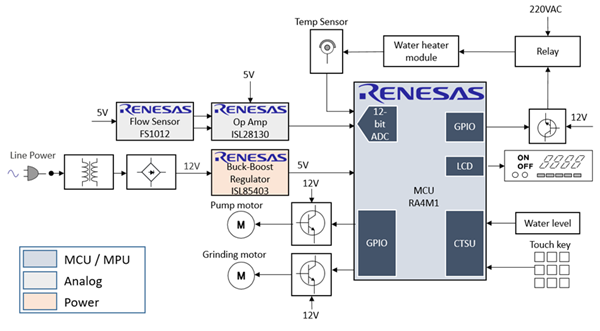

框图
微控制器
Renesas Electronics RA4M1 32位微控制器群组
采用48MHz Arm® Cortex®-M4F内核，设有集成的LCD控制器和用于HMI的电容式触摸。
降压-升压稳压器
Renesas Electronics ISL85403 Synchronous Buck/Boost Buck Converter
Synchronous buck or boost buck controller with a high-side MOSFET and low-side driver integrated.
发布日期: 2019-12-10
| 更新日期: 2023-10-06
