Renesas Electronics ZSSC3281KIT评估套件
Renesas Electronics ZSSC3281KIT评估套件提供了演示、配置和校准ZSSC3281电阻式传感器信号调理器 (SSC) IC所需的硬件。 ZSSC3281针对传感器信号的高精度放大、数字化和传感器特定校正进行了优化。ZSSC3281适用于桥式和半桥式传感器、外部电压源元件和由片上电流源头供电的单元件传感器。可编程集成式传感器前端让传感器在广泛应用中得到最佳应用。
Renesas Electronics ZSSC3281KIT评估套件包括ZSSC3281评估板 (ZSSC328XEVB)，该评估板具有用于ZSSC3281SCS的QFN-40插座。评估套件还包括SSC通信板 (SSCCOMMBOARDV4P1C)，支持连接到PC。随附的SRB传感器替换板 (SSCSRBV3) 可用于校准。还包括五个ZSSC3281 SSC IC样品和一根USB电缆。
支持的设备
Renesas Electronics ZSSC3281电阻式传感器信号调节器IC
经过优化，可实现传感器信号的高精度放大、数字化和传感器专用校准。
相关开发工具
Renesas Electronics 用于ZSSC3122和ZSSC3123的cLite™ SSC评估套件
配置、校准和评估ZSSC3122和ZSSC3123 cLite™ SSC。
Renesas Electronics ZSSC3240评估套件
提供对ZSSC3240 SSC进行配置、校准和评估所需的硬件。
Renesas Electronics ZSSC3230 SSC评估套件
设计用于对ZSSC3230进行传感器模块评估、实验室设置和模块校准开发。
Renesas Electronics ZSSC3224评估套件
支持配置、校准和评估ZSSC3224传感器信号调节器 (SSC) IC所需的硬件。
Renesas Electronics ZSSC3241评估套件
设计用于对ZSSC3241的传感器模块评估、实验室设置和模块校准。
ZSSC3281评估板布局

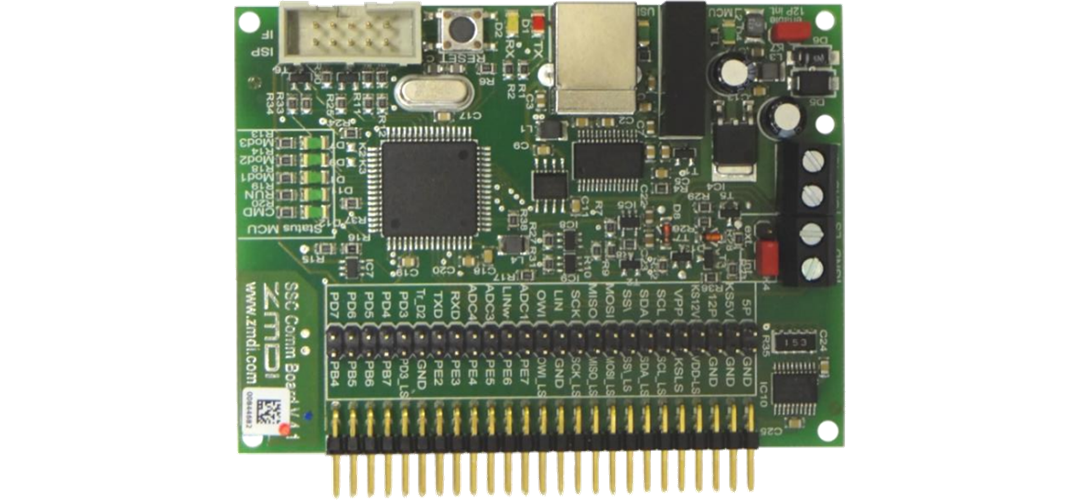

通信板布局
传感器替换板布局
发布日期: 2022-11-03
| 更新日期: 2023-05-26
