Silicon Labs SLEVK1000B评估套件

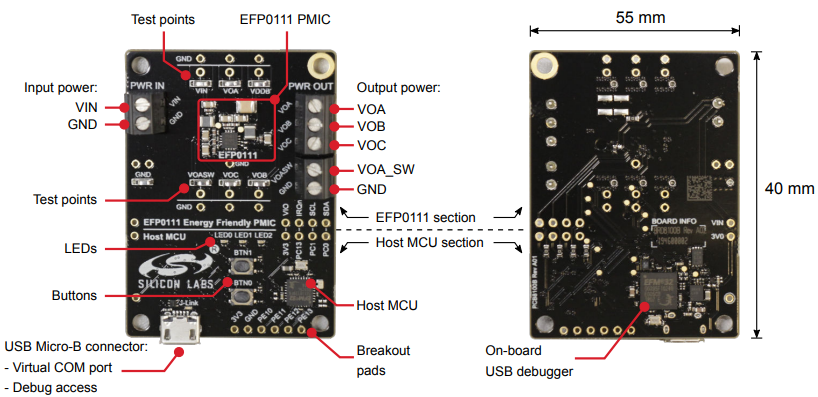

Silicon Labs SLEVK1000B评估套件是评估和表征采用升压自举配置的EPP01节能电源管理IC (PMIC) 的起点。该套件包括一个EFP0111评估板 (BRD8100B)，其配有采用升压自举配置的EFP0111。BRD8100B板可以使用USB MicroB连接器插入计算机，以控制EPP01的寄存器设置和读回数据。通过嵌入在板上并连接到EFP01数字接口的主机MCU写入和读取寄存器。

SLEVK1000B套件集成了板载SEGGER JLink调试器，可为主机MCU提供虚拟COM端口和USB连接器上的调试功能。EPP0111评估板由Simplicity Studio™和ESB配置工具提供支持。

特性

  • 评估和表征采用升压自举配置的EPP01 PMIC的起点
  • 用于EFP0111输入和输出电源连接的线对板端子块
  • 提供测试点，便于探测
  • 主机MCU，带两个按钮和三个LED
  • 轻松从计算机控制EPP
  • 软件支持：
    • Simplicity Studio
    • EPP配置工具软件

套件内容

  • 1个EFP0111评估板 (BRD8100B)
  • 1根USB 2.0 AM转Micro BM电缆

框图

框图 - Silicon Labs SLEVK1000B评估套件

概述

Silicon Labs SLEVK1000B评估套件

相关PMIC

Silicon Labs EFP01节能PMIC

高效、多输出、灵活，可为EFM32和EFR32提供完整的系统电源。

Learn More关于Silicon Labs EFP01节能PMIC View Products与Silicon Labs EFP01节能PMIC相关
发布日期: 2020-04-27 | 更新日期: 2022-03-10
