Skyworks Solutions Inc. Si3404 PoE PD隔离反激式评估套件
Skyworks Solutions Inc. Si3404 PoE PD隔离反激式评估套件基于Si3404 PoE IC，为以太网供电 (PoE) 用电设备 (PD) 应用中的电源提供参考设计。Si3404是一款高度集成、符合IEEE 802.3at 1类标准的脉宽调制 (PWM) 开关稳压器。Si3404集成了检测电路、分类电路、直流/直流开关、热插拔开关、TVS过压保护、动态软启动电路、逐周期电流限制、热关断和浪涌电流保护。
Silicon Labs Si3404 PoE PD隔离反激式评估套件有3.3V/3.5A、5V/2.5A和12V/1A型号可选。通过安装R14=88.7kΩ，可将开关频率设置为220kHz。

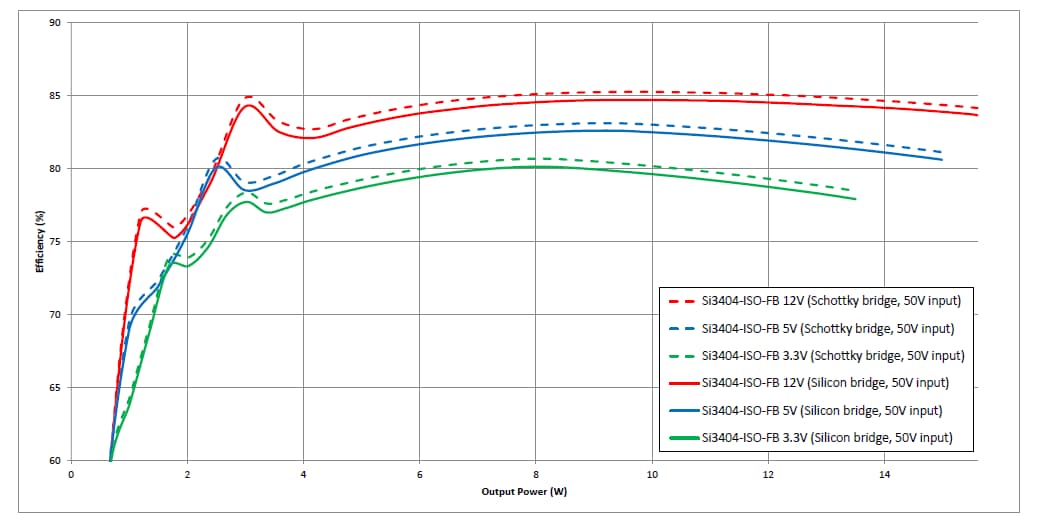

端到端效率
该图表显示端到端EVB效率，其中包括二极管电桥上的电压降以及去除LED之后的情况。
特性
- 符合IEEE 802.3af标准
- 非常小的应用PCB表面
- 高效率
- 高度集成
- 薄型4mm x 4mm 20引脚QFN封装
- 集成式热关断保护
- 低BOM成本
- 集成式瞬态过压保护
- 配备现成的变压器
隔离式反激评估套件
Skyworks Solutions Inc. Si3404FB3V3KIT 3.3V 3类PoE PD评估套件
基于Si3404 PoE IC，为PoE PD应用中的电源提供参考设计。
Skyworks Solutions Inc. Si3404FB5V3KIT 5V 3类PoE PD评估套件
基于Si3404 PoE IC，为PoE PD应用中的电源提供参考设计。
Skyworks Solutions Inc. SI3404FB12V3KIT 12V 3类PoE PD评估套件
基于Si3404 PoE IC，为PoE PD应用中的电源提供参考设计。
支持的设备
Skyworks Solutions Inc. Si3404以太网供电 (PoE) 器件
高度集成的器件，可提供PoE应用所需的全部电源管理和控制功能。
相关开发工具
Skyworks Solutions Inc. Si3404 PoE PD非隔离式降压评估套件
以太网供电 (PoE) 受电设备 (PD) 参考设计，具有3.3V、5V、12V和24V选项。
View Results ( 3 ) Page
| 物料编号 | 数据表 | 描述 |
|---|---|---|
| SI3404FB3V3KIT |  |
电源管理IC开发工具 Isolated 13W 3V FB PoE PD Eval Kit |
| SI3404FB5V3KIT | |
电源管理IC开发工具 Isolated 13W 5V FB PoE PD Eval Kit |
| SI3404FB12V3KIT | |
电源管理IC开发工具 Isolated 13W 12V FB PoE PD Eval Kit |
发布日期: 2021-04-13
| 更新日期: 2023-11-07
