TDK-Lambda PYQ50 30W至50W单输出直流－直流转换器
TDK-Lambda PYQ50 30W至50W单输出直流－直流转换器是具有四分之一砖占位的隔离式直流－直流转换器，在14VDC 至160VDC (12:1) 的超宽输入范围内工作，单输出电压范围为5V至48V。输出电压可通过微调端子在-20%至+10%范围内调整。即使负载变化，输出电压检测线路也能确保稳定的输出电压。PYQ50型号的效率高达89%，具有3000VDC I/O隔离，环境工作温度范围为-40°C至+100°C。该器件采用密封设计，具有较高的抗冲击和抗振动性。PYQ50元件通过62368-1安全标准认证，具有额外电路，还按照EN 50155铁路标准进行了铁路车辆电子设备测试。
特性
- 四分之一砖占位
- 宽输入范围：14VDC 至160VDC (12:1)
- 支持大部分铁路直流输入电压
- 密封塑料外壳
- 通过IEC 62368-1认证，根据EN 50155进行了测试
- 较高的抗冲击和抗振动性
- I/O隔离：3000VDC
- 单输出
应用
- 工业
- 测试
- 通信
- 广播
- 铁路
规范
- 输入
- 电流范围：14 V至160 V
- 浪涌电压：200VDC，100ms（最大值）
- 关断电压：12VDC（典型值）
- 25 ms 快速启动时间
- 输出
- 5V、12V、24V或48V选项
- ±1%电压容差
- 开关频率范围：215kHz至265kHz
- 线路/负载调节：±0.2%
- 纹波和噪声：100mVp-p
- 温度系数：±0.02%/°C
- 远程检测：±10%
- 最大电流范围：1.05A至6A
- 最大功率选项：30W或50W
- 空载输入电流选项：5mA或8mA
- 效率范围：81%至89%（72/110VDC 时）
- 最大负载电容范围：680µF 至10,000µF
- 耐受电压达1分钟
- 输入至输出：3000VDC
- 输入至外壳：2500VDC
- 输出至外壳：500VAC
- 隔离电容
- 1000pF输入至输出
- 输入对基板：1500pF
- 工作温度范围：-40°C至+100°C
- 尺寸：57.9mm x 36.8mm x 12.7mm
- 塑料壳材料
- 铝制底板
- MTBF：791000小时至810,000小时
- 3年质保
视频

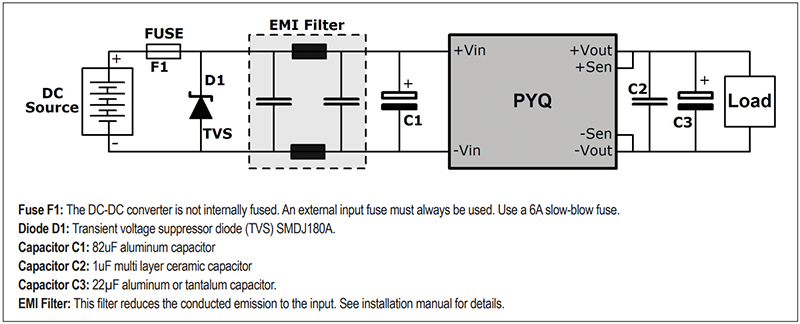

推荐的接线方案
