TDK-Lambda PYQ75 75W单输出直流－直流转换器
TDK-Lambda PYQ75 75W单输出直流－直流转换器是四分之一砖隔离式器件，在9VDC 至75VDC (8:1) 的超宽输入范围内工作，单输出电压范围为12V至48V。输出电压可通过微调端子在-20%至+15%范围内调整。即使负载变化，输出电压检测线路也能确保稳定的输出电压。PYQ75型号具有90%效率、3000VAC I/O隔离以及-40°C至+105°C的环境温度范围。该器件采用密封设计，具有较高的抗冲击和抗振性。 TDK-Lambda PYQ75 75W单输出直流－直流转换器通过了62368-1安全标准认证，另外还设有其他电路，它们还根据EN 50155铁路标准进行了测试，适合用于铁路车辆电子设备。
特性
- 四分之一砖占位
- 宽输入范围：9VDC 至75VDC (8:1)
- 支持大部分铁路直流输入电压
- 密封塑料外壳
- 通过IEC 62368-1认证，根据EN 50155进行了测试
- 较高的抗冲击和抗振性
- I/O隔离：3000 VAC
- 单输出
应用
- 工业
- 测试
- 通信
- 广播
- 铁路
规范
- 输入
- 电流范围：9 V至75 V
- 浪涌电压：100VDC，100ms（最大值）
- 关断电压：8VDC（典型值）
- 30 ms 快速启动时间
- 输出
- 范围：12V至48V
- ±1%电压容差
- 开关频率范围：180kHz至220kHz
- 线路/负载调节：±0.2%
- 纹波和噪声
- 150mVp-P（12V和15V型号）
- 240mVp-p（24V和28V型号）
- 480mVp-p（48V型号）
- 温度系数：±0.02%/°C
- 远程检测：±15%
- 最大电流范围：1.56A至6.25A
- 最大功率：75W
- 空载输入电流选项：8mA或10mA
- 36/48VDC 时的效率为90%
- 最大负载电容范围：1100µF至14,000µF
- 耐受电压达1分钟
- 输入至输出：3000VDC
- 输入至外壳：2100VDC
- 输出至外壳：1500VAC
- 输入至输出隔离电容：1000pF
- 工作温度范围：-40°C至+105°C
- 尺寸：57.9mm x 36.8mm x 12.7mm
- 塑料壳材料
- 铝制底板
- MTBF：663000小时至780000小时
- 3年质保
视频

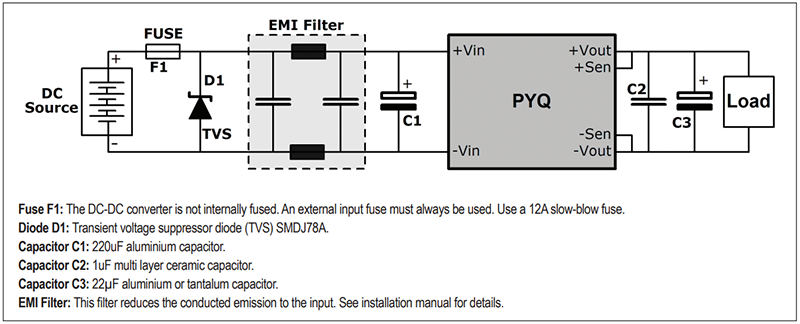

推荐的接线方案
