EPCOS / TDK HVC高压接触器
EPCOS高压接触器 (HVC) 设计用于符合高压直流开关应用的要求。该款接触器采用气密密封设计，在恶劣环境中具有出色的可靠性，并具有高速消弧功能。该HVC系列的最大工作电压高达900V DC，具有高达500A的连续工作电流。该系列可用于各种需要快速和可靠开关操作的应用。
特性
- 双极设计
- 充气和密封
- 无EMI，启动时没有浪涌电流相位
- UL 60947-4-1
- 最大工作电压高达900V DC
- 连续工作电流高达500A
- 100万次的标称开关周期
- 可进行接触卡住检测
- 辅助触点
- 温度传感器
- 电压传感器
应用
- 用于电动交通的电池管理系统和直流充电站
- 光伏和能量存储系统
- 不间断电源

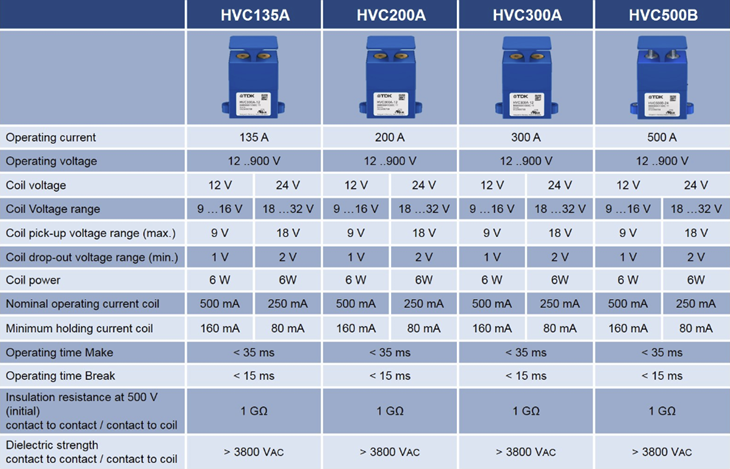

高压接触器产品组合
双极触点
该HVC采用双极性设计，可独立于极性进行连接。该项优势在组装期间具有极大作用，并且还支持在不使用第二接触器的情况下对电池进行充电和放电。

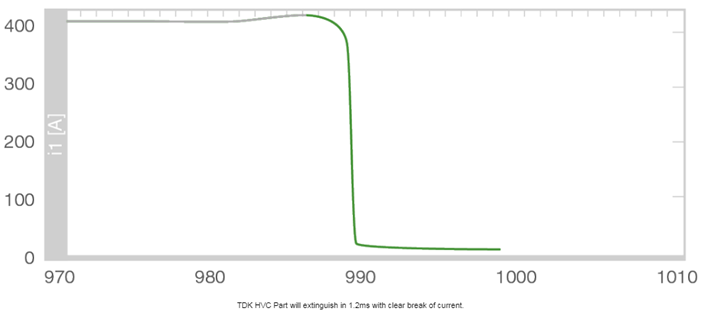

高精度开关
密封且充气的电弧室，可实现清晰和快速开关。
TDK的HVC系列具有非常快速的开关速度。关闭时，该HVC可在几毫秒内熄灭电弧而不会引起电磁干扰。另外，这样可尽量减小电弧产生的热量和烧蚀，从而确保触点的较长寿命。

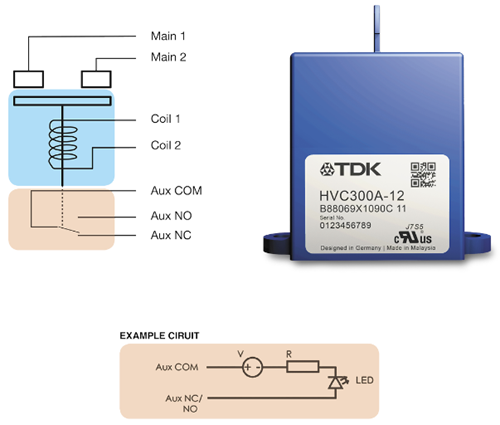

可选的非接触式卡住检测，可提高控制能力
卡住检测可监测无故障开关。如果接触器卡住，Aux COM和Aux NO导线将会短路，从而导致电路闭合且LED亮起（参见示例电路）。Aux COM和Aux NC导线的工作方式相反：接触器卡住时LED熄灭。卡住检测位于远离电弧室的另一侧，以避免受到主开关操作的影响。卡住检测也可称为状态控制或辅助接触。
可选的集成温度传感器和电压传感器
集成温度传感器可确保安全运行。松散的电缆或母线导致接触电阻增加，从而增加了热量。集成温度传感器可现场指示温度升高情况，从而确保安全运行。
集成电压传感器可直接测量主触点的电压降
可靠性
高压接触器应用 – 直流快速充电器
高压接触器应用 – 电动汽车
