EPCOS / TDK B58004钝化堆栈多层压电执行器
EPCOS/TDK B58004钝化堆栈多层压电执行器提供高效、稳健的设计，避免因为绝缘区域小导致极化裂缝。高主动堆栈技术B58004的特性包括高温下循环稳定性好、熔化金属键高以及防潮性能出色。其他特性包括铜内电极、160V极化、3.0μF电容（典型值），采用陶瓷体设计，尺寸为5.2mm x 5.2mm x 30mm。
特性
- 高活动堆栈技术
- 高效执行器设计，绝缘区域小
- 稳健设计，避免极化裂缝
- 熔化金属键高
- 可靠性高
- 高温下循环稳定性好
- 防潮性能出色
规范
- 设计
- PZT（锆钛酸铅) 陶瓷符合RoHS指令，具有高耦合系数
- 内部电极：铜
- 主体尺寸：5.2mm x 5.2mm x 30mm
- 钝化堆栈
- 160V极性化
- 包含SVHC物质12626-81-2
- 一般技术等级
- 推荐预负载：730N
- 堆栈表面温度范围：-40°C至+160°C
- 储存温度范围：-25°C至+45°C
- 电压范围：-10V至+180V
- 电流范围：-30A至+30A
- 电气规格
- 电容：3.0µF（典型值）
- 绝缘电阻：>100MΩ
- 160V时行程 (s)：59µm±10%
- 160V时充电 (Q)：1.0mC±10%
- 160V时电容 (C=Q/U)：6.20µF±10%
- 160V时能量（E=Q*u/2）：80mJ±10%
- 160V时刚度 (kstack )：25.0N/µm（典型值）
应用
- Nanopositioning systems
- High-precision valve control for liquids and gases
- Bonding wire machines

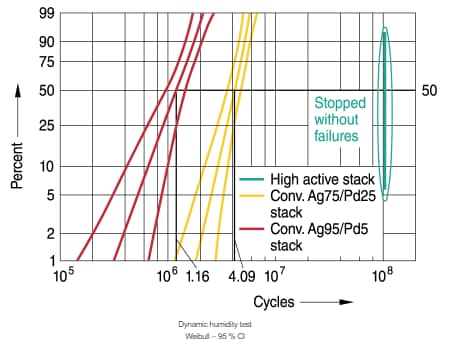

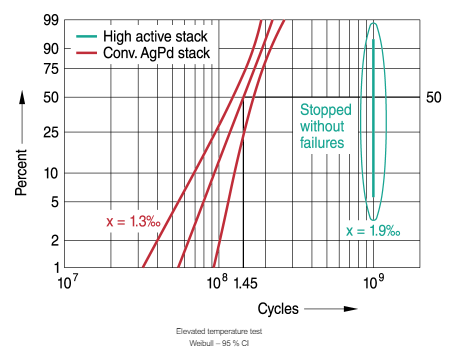

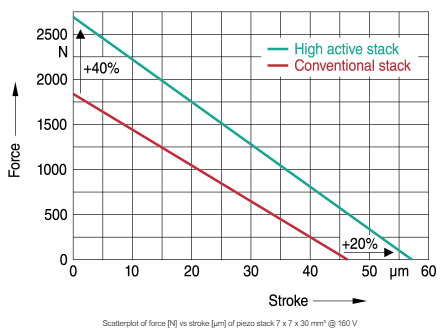

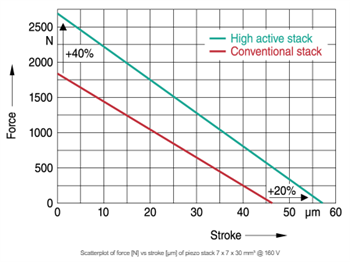

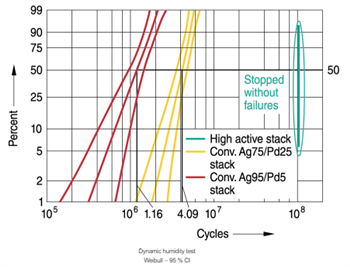

Performance Graphs
View Results ( 5 ) Page
| 物料编号 | 数据表 | 长度 | 自谐振频率 | 工作力 | 电压额定值 | 冲程 | 端接类型 | 最小工作温度 | 电阻 |
|---|---|---|---|---|---|---|---|---|---|
| B58004M4037A020 |  |
7 mm | 2600 N | - 10 V to 180 V | 55 um | SMD/SMT | - 40 C | ||
| B58004M4040A020 | |
5.2 mm | 30 kHz | 1400 N | - 10 V to 180 V | 83 um | SMD/SMT | - 40 C | |
| Z63000Z2910Z001Z77 | |
3.4 mm | 48 kHz | 600 N | - 10 V to 180 V | 47 um | Wire Leads | - 40 C | |
| Z63000Z2910Z001Z78 | |
5.2 mm | 165 kHz | 1400 N | - 10 V to 180 V | 16 um | - 40 C | ||
| B58004M4030A020 | |
30 mm | 44 kHz | 1400 N | - 10 V to 180 V | 55 um | - 40 C | 40 MOhms |
