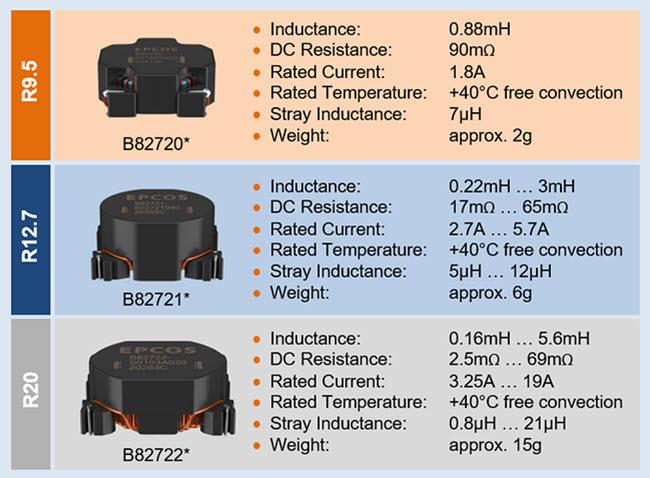

EPCOS / TDK CMC系列SMD环形磁芯扼流圈

EPCOS/TDK CMC系列SMD环形磁芯扼流圈尺寸轻薄，设计紧凑，具有出色的EMI抑制特性。这些电流补偿型环形磁芯双扼流圈的杂散电感范围约为0.4%至1.2% 用于差模干扰抑制。B82720S0扼流圈在+40°C的额定电流为1.8A，标称电感为0.88mH。B82721S0型在+40°C时的额定电流为2.7A至5.6A，标称电感范围为0.22mH至3mH。B82722S0扼流圈在+40°C时的额定电流为3.25A至19A，标称电感为0.16mH至5.6mH。EPCOS/TDK CMC系列SMD环形磁芯扼流圈采用扇区绕组和带环氧树脂涂层的铁氧体磁芯。产品符合RoHS指令的要求，适合于无铅回流焊。应用包括共模干扰抑制、直流/直流电源转换器、低电压等。

特性

一般特性
- 电流补偿型环型磁芯双扼流圈
- 带环氧树脂涂层和塑料外壳的铁氧体磁芯 (UL 94V-0)
- 扇区绕组
- 尺寸轻薄，设计紧凑
- 适合用于回流焊
- 符合RoHS指令
B82720S0型
- 40°C下额定电流：1.8A
- 标称电感：0.88mH
- 大约0.8%的杂散电感用于对称干扰抑制
- SMD端子

B82721S0型
- 额定电流：2.7A至5.6A（+40°C时）
- 标称电感：0.22mH至3mH
- 大约0.8%至0.9%的杂散电感用于对称干扰抑制（B82721S0322A010为4.6%）
- 自引线SMD端子
B82722S0型
- 额定电流：3.25A至19A（+40°C时）
- 标称电感：0.16mH至5.6mH
- 大约0.4%至1.2%的杂散电感用于差分模式干扰抑制
- SMD端子
