EPCOS / TDK ERU 33扼流圈

EPCOS/TDK ERU 33扼流圈是PTH扁平线大电流电感器，具有大额定电流和低直流电阻，适用于通孔安装。这些扼流圈设计用于32A至83A的高饱和电流（+100°C时）。该系列具有3.2μH至10μH额定电感范围、 ±12%电感容差以及 <2MHz谐振频率。其他特性包括薄型、小尺寸以及0.85mΩ 至1.2mΩ 直流电阻范围。ERU 33扼流圈采用扁平线绕组，尺寸紧凑（33mmx33mmx15mm）。通过将扁平电线绕组热连接到磁芯，大型铁氧体表面可以耦合到散热片上，以实现有效散热。EPCOS/TDK ERU 33扼流圈的工作温度范围为-40°C至+150°C，可轻松定制。该系列符合AEC-Q200 D版标准和RoHS指令。

特性

  • 扁平绕组和磁芯之间的热阻低
  • 通孔安装
  • 改进交流扼流圈的性能
  • 改进的热导率
  • 可轻松定制
  • 占位小
  • 薄型
  • 高额定电流值
  • 符合AEC-Q200 REV D标准和RoHS指令
  • 可采用托盘封装

应用

  • 储能扼流圈
    • 用于48V板网转换器的降压/升压扼流圈
    • DC-DC转换器
  • 板载充电器输入滤波器中的差分模式扼流器
  • 大电流和PoL电源中的存储和输出扼流圈

规范

  • 额定电感范围：3.2μH至10μH
  • 电感容差：±12%
  • 谐振频率：<2 MHz
  • 低直流电阻范围：0.85mΩ至1.2mΩ
  • 高饱和电流范围：32A至83A
  • 尺寸：33mm x 33mm x 15mm
  • 工作温度范围：-40°C至150°C

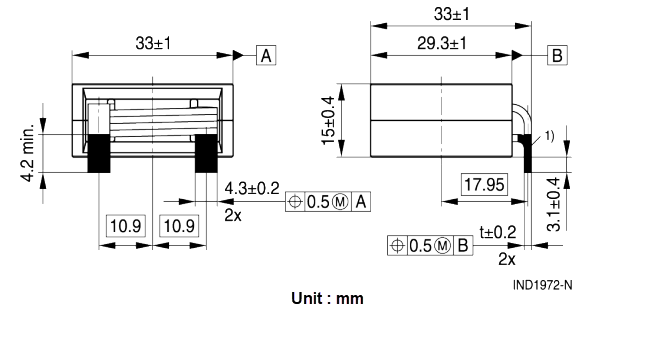

外形尺寸

机械图纸 - EPCOS / TDK ERU 33扼流圈

产品概述

EPCOS / TDK ERU 33扼流圈

视频
