EPCOS / TDK 大电流环形磁芯扼流圈
电气和电子设备往往会产生共模干扰。为了在泄露电流限制范围内满足安全要求，必须采用具有较高不对称有效电感的扼流圈。EPCOS共模扼流圈采用封闭磁芯拓扑，可以很好地满足这种要求。
产品系列
特性
- 用于大多数零件的无缝设计
- 高达1000V
- 适用于UL1446器件的绝缘系统155 (F) 级（大部分零件）
- 采用开放式设计，可提高热性能和冷却性能
- B8272*V2*U*适用于家用电器（白色家电），符合EN 60335-2-x标准
应用
- 消费电子产品
- 冰箱（压缩机）
- 空调（压缩机和风扇电机）
- 洗碟机（水泵）
- 真空吸尘器（电机驱动）
- 工业
- 冷却风扇和压缩机
- 用于冷却和加热系统的循环泵
- 普通电机驱动器，如传送带、电梯和滑动门

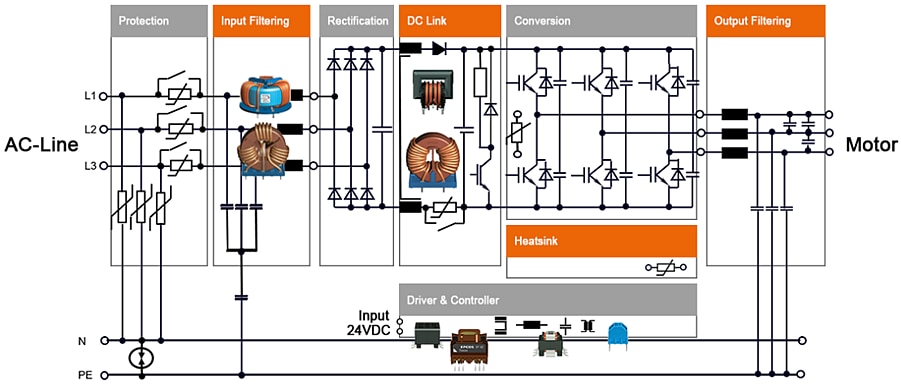

应用示意图

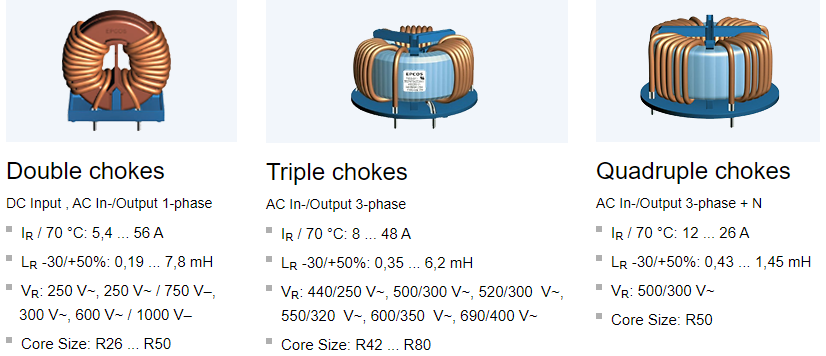

双扼流圈
B8272*E6 - 600VAC/1000VDC，0.42mH至3.3mH，20A至50A，+70°C - 数据手册
B8272*V2*U* - 250VAC，1mH至6.25mH, 10A至17A，+70°C - 数据手册
B82726S2163 - 250VAC, 1.4mH, 2.2mH, 16A, +60°C - 数据手册
B82726S2183 - 250VAC, 1.3mH, 18A, +50°C - 数据手册
B82726S22*3 - 250VAC，0.75mH，1.6mH，20A，24A，+60°C - 数据手册
B82725S2* - 250VAC, 1.4mH至7.8mH, 6A至13A, +60 °C, +70°C - 数据手册
B82726S3223A340 - 300VAC / 550VDC, 1.7mH, 25A, +70°C - 数据手册
B82726S3543 - 300VAC / 700VDC, 0.19mH, 54A, +75°C - 数据手册
B82726S61*3 - 250VAC/750VDC，2.2mH，3.3mH，10A，12A，+85°C - 数据手册
三重扼流圈
B82747E6 - 600VAC / 350VAC, 0.57mH至2.2mH, 16A至35A, +70°C - 数据手册
B82747S6313 - 440VAC / 250VAC, 0.95mH, 31A, +70°C - 数据手册
B82745S6123 - 440VAC / 250VAC, 0.35mH, 12A, +85°C - 数据手册
B82747S4 - 500VAC/300VAC，0.82mH，0.85mH，30A，35A，+70°C - 数据手册
B82746S - 550VAC/320VAC, 3.2mH，6.2mH，8A，13A，+70°C - 数据手册
B82746S4 - 500VAC/300VAC，0.75，1.15mH，20A，+70°C - 数据手册
B82747S4183 - 440VAC / 250VAC, 1.8mH, 18A, +70°C - 数据手册
B82748S6623 - 690VAC / 400VAC, 1.1mH, 62A, +40°C - 数据手册
B82746S4103A02* - 500VAC/300VAC, 520VAC/300VAC，1.7mH，2mH，10A，+70°C - 数据手册
B82747S4203A - 520VAC / 300VAC, 1.3mH, 20A, +60°C - 数据手册
B82747S4423 - 440VAC / 250VAC, 1.5mH, 42A, +50°C - 数据手册
磁通量
常见问题
为什么需要共模扼流圈？
共模扼流圈用于EMI滤波电路，旨在帮助实现电容兼容性 (EMC)。扼流圈抑制所有类型电力传输和电源线中常见的传导噪声，因此能够实现上述功能。
共模扼流圈通常没有丝印来标明绕组的方向（极性）。安装时扼流圈上的绕组未对齐，操作是否会受到影响？
安装方向不影响共模扼流圈的工作特性。
共模扼流圈是否会产生热量？
扼流圈会产生热量，但产生的热量与功率成正比。功率流使用标准I2 x R等式计算，其中R是直流电流共模扼流圈的直流电阻，或者是交流电流的RMS值。EMI扼流圈设计用于抑制高频噪声，该噪声不会在可能产生热量的磁芯或绕组中产生显著损耗。
共模扼流圈是否能够在短时间内承受超过额定电流的电流？
尽管这取决于所施加电流的大小和时长，但在特定环境温度下使用超出额定电流的电流时，则该EPCOS/TDK产品不享受质保。
差分模式与共模之间有何区别？

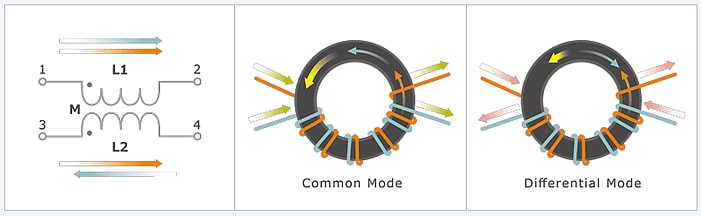

差分模式（正常模式）指在信号或噪声在一对电线中以相反方向流动。共模则指信号或噪声在所有线路中按同一方向流动。从扼流圈图片（下方）可看出铁氧体圆形磁芯上缠绕了两根铜线。这种结构存在两种模式：一种是电流以同一方向流动（共模），另一种是电流以相反方向流动（差分模式）。
共模与差分模式对比
