EPCOS / TDK HVC27高压接触器

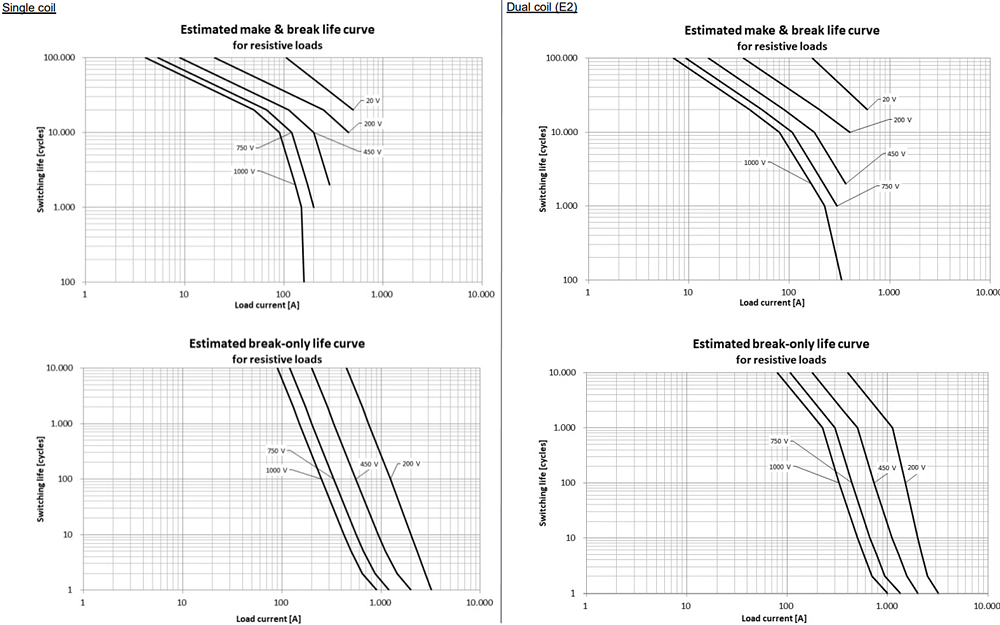

TDK HVC27高压接触器可在 ≤20ms时间内安全可靠地关断300A至500A的连续直流电流和高达1000V的锂离子电池工作直流电压。这一成就得益于充气陶瓷电弧室。这些大电流接触器有单圈或双圈结构，工作电压为12V或24V。单线圈版本连续运行需要6W，双线圈版本仅需4W。电阻开路（450V/300A）的使用寿命包括单线圈1500次操作和双线圈2000次操作。在750V/300A时，这些值分别为150和1000个开路周期。辅助触点用可选霍尔效应传感器用于检测主触点的开关状态。
HVC27系列产品通过UL认证，有三种机械信号：立式（C1），尺寸为95mm×44mm×90mm（长×宽×高）；卧式（C5），尺寸为90mm×90mm×46mm；以及HVC25（HVC200、300和500）的替代型号（NIL）。经过优化的气密密封结构可在恶劣环境中提供可靠性。
TDK HVC27高压接触器适用于各种应用，包括直流快速充电站、储能系统（ESS）和不间断电源（UPS）系统。
特性
- 双极设计（适合充电和放电）
- 开关电压高达1000V，连续DC电流高达500A
- 充气陶瓷电弧室，用于快速断开大电流
- 单线圈或双线圈
- 线圈端接带压敏电阻器或二极管
- 基于霍尔效应的辅助触点（可选）
- 工作温度范围：-40°C至+85°C
- 符合RoHS指令
应用
- 可切断电动汽车中锂离子电池的高直流电流
- 电动汽车DC充电站
- ESS和UPS系统中的锂离子电池
