TDK SIM-CAL Studio片式NTC热敏电阻仿真工具

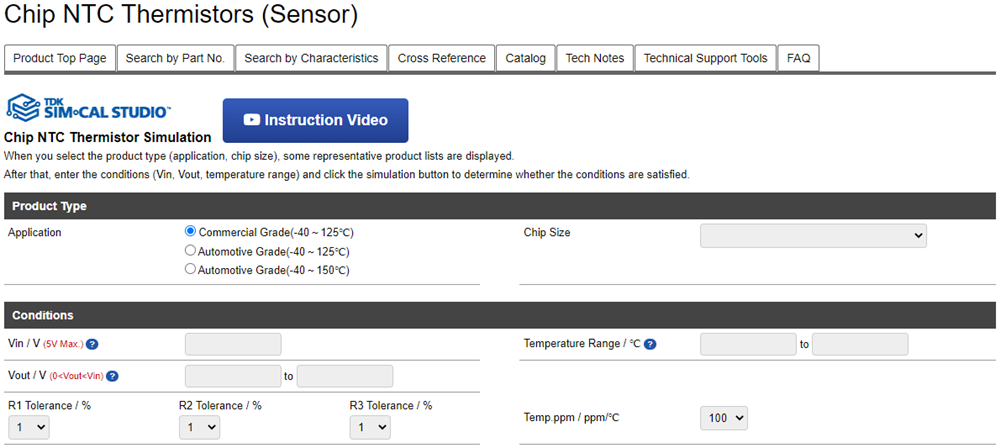

TDK SIM-CAL Studio片式NTC热敏电阻仿真工具提供多达10种电路的零件编号建议和模型，每种电路均具有特定的输出特性。用户输入产品类型和电路状态信息，例如应用类型（汽车或商业）、NTC热敏电阻外壳尺寸、Vin、Vout、电阻器值以及温度范围。该工具显示TDK的哪些零件编号与所选条件匹配，用户可以选择要仿真的电路。
根据电阻器数量，电路分为三类：
•电路1和2 - NTC热敏电阻 + 1个电阻器：通用温度检测电路 - R1可调整以改变检测温度。
•电路3、4、5和6 - NTC热敏电阻 + 2个电阻器：添加第二个电阻器，可调整高温和低温范围内的输出曲线。此外，可以抑制NTC热敏电阻的自发热。
•电路7、8、9和10 - NTC热敏电阻 + 3个电阻器：添加第三个电阻器，可调整输出斜率。
点击选定电路模型下的“仿真”按钮时，对每个匹配的零件编号进行判断。还可以显示性能图表，并对推荐的零件编号进行比较，以确定哪个零件最符合应用的需求。目前还可以轻松修改NTC热敏电阻容差和电阻值，以查看和检查新结果。
特性
- 根据用户定义的条件，快速方便地提出产品建议
- 通过性能图轻松可视化和比较建议
- 10种电路可用于仿真
- 提供多种性能图，包括输出电压、自发热、增益、输出电压误差和检测温度误差
SIM-CAL查看器示例
Sim-Cal工具
工具电路
商业应用
EPCOS / TDK B572xV2 SMD 0402 NTC热敏电阻
采用0402 (1005) EIA外壳尺寸，最大功率为150mW，电阻容差为±1%、±3%或±5%。
EPCOS / TDK B573xV2 SMD 0603 NTC热敏电阻
温度测量高达125°C，最大功率为180mW，电阻容差为±1%、±3% 或±5%。
EPCOS / TDK B574xV2/B57620C5 SMD 0805 NTC热敏电阻
最大功率为210mW、阻值容差为 ±3%或 ±5%，具备优异的长期老化稳定性。
EPCOS / TDK B57621C5 SMD 1206 NTC热敏电阻
具有300mW最大功率和多层SMD NTC（带或不带内部电极）。
TDK NTCG SMD NTC热敏电阻
具有较宽的电阻值和B常数，焊接后阻值稳定性高
汽车应用
EPCOS / TDK B572xV5 SMD 0402 NTC热敏电阻
采用0402 (1005) EIA外壳尺寸，最大功率为150mW，电阻容差为±1%、±3%或±5%。
EPCOS / TDK B573xV5 SMD 0603 NTC热敏电阻
180mW最大功率和 ±1%、 ±3%或 ±5%电阻容差，采用0603（1608）EIA外壳尺寸。
EPCOS / TDK B574xV5 SMD 0805 NTC热敏电阻
采用0805 (2012) EIA外壳尺寸，最大功率为210mW，电阻容差为±3%或±5%。
TDK NTCG SMD NTC热敏电阻
具有较宽的电阻值和B常数，焊接后阻值稳定性高
TDK NTCSP汽车用片式NTC热敏电阻器
半导体电阻器，可随着温度的升高降低电阻特性。
