TE Connectivity 369屏蔽式矩形连接器
TE Connectivity的369屏蔽式矩形连接器设计用于需要防护周围EMI噪声的恶劣环境。该连接器的防护等级为IP67，可耐受3.6kA间接雷击，低频时屏蔽效果>60DB，高频时屏蔽效果>40dB。这些连接器的数据传输速度为100Mbs (100BASE-T1) ，符合MIL-DTL-38999性能等级要求。
TE369屏蔽式连接器向后兼容，可与其他369系列产品互插配。这些连接器设计紧凑、易于安装，采用推拉式插配，并可正向盲插，有锁定咔哒声，能实现多个连接器的紧密安装。典型应用包括商用航空航天、直升机、无人机和UAV、军用地面车辆、公共交通等。
特性
- 向后兼容，可与其他369产品互插配
- 屏蔽效能
- 低频时>60DB
- 高频时>40dB
- 可承受3.6kA间接雷击
- 高速能力使得数据传输高达100Mbs (100 BASE-T1)
- 采用复合镀镍外壳，重量轻
- 设计紧凑，能实现多个连接器紧密安装
- 安装方便，推拉式插配；无需紧固件
- 正向盲插，有锁定咔哒声
- 防斜插
- 易于拆卸，方便维护
- 三隔栅电线密封和瓶塞接口密封
- 性能高达60K英尺
- 环保
- 复合热塑性体和插件
- 铜合金、镀金触点
- 含氟硅胶橡胶密封件和面板垫片
- 铜底镀镍
- 符合RoHS指令和EWIS标准
应用
- 商业航空航天
- 直升机
- 无人机和UAV
- 军用地面车辆
- 厨房
- 公共交通
- 照明
- 板载娱乐系统
- 座椅布线和驱动
规范
- 1500VRMS插配， <2mA漏电介质耐压
- EMI屏蔽效能
- 65dB @ 150MHz
- 60dB @ 200MHz
- 55dB @ 300MHz
- 55dB @ 400MHz
- 45dB @ 800MHz
- 43dB @ 1GHz
- 初始绝缘电阻：≥5000MΩ
- 工作电流：5A
- 采用AS39029尺寸22AWG触点
- 工作温度范围：-55°C至+175°C
- IP67防护等级
- EN2591-315流体阻力
- 通过单双绞线 (100BASE-T1) 满足ARINC 854以太网要求
- 设计符合MIL-DTL-38999性能等级的要求

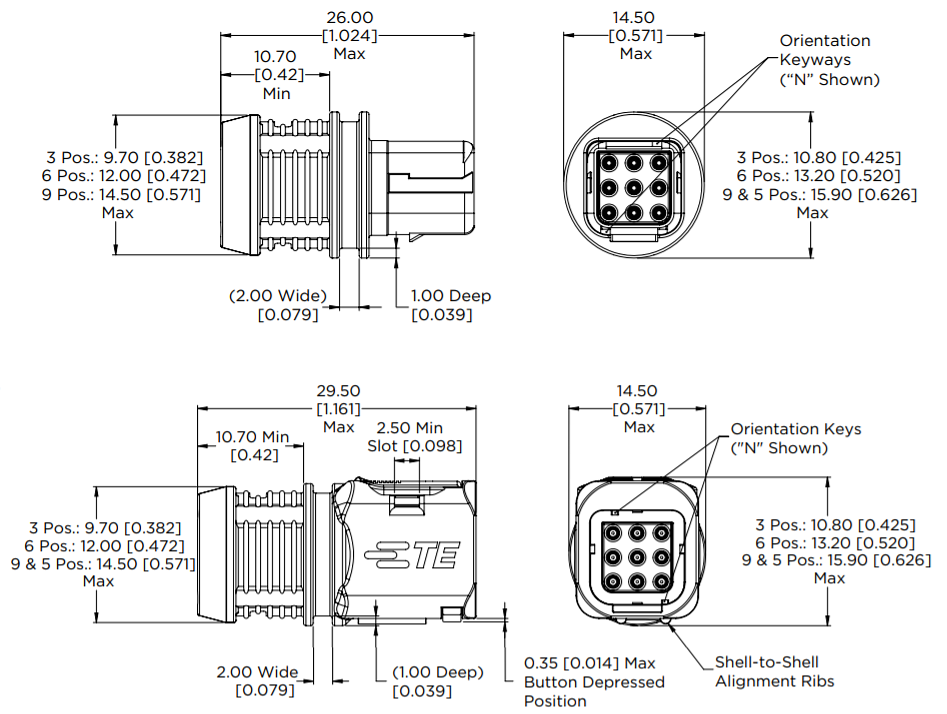

尺寸
相关产品
TE Connectivity Deutsch 369 系列连接器
消除了使用引脚或插口接点对外壳类型单独进行零件编号的需求。
